縫隙處理
縫隙可分為可修補和不可修補兩大類。
可修補的縫隙包含：切割縫、施工流水縫、干縮裂縫。
不可修補的縫隙包括：建筑結(jié)構(gòu)縫（建筑結(jié)構(gòu)斷開）、找平層變形縫、邊縫。

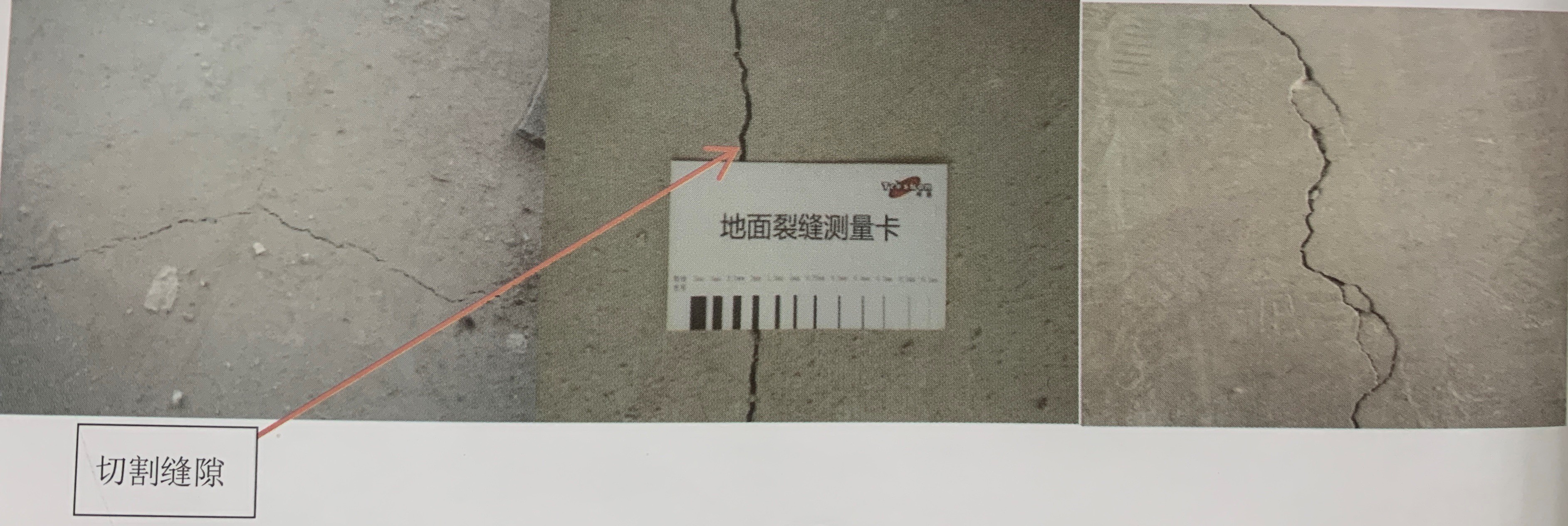

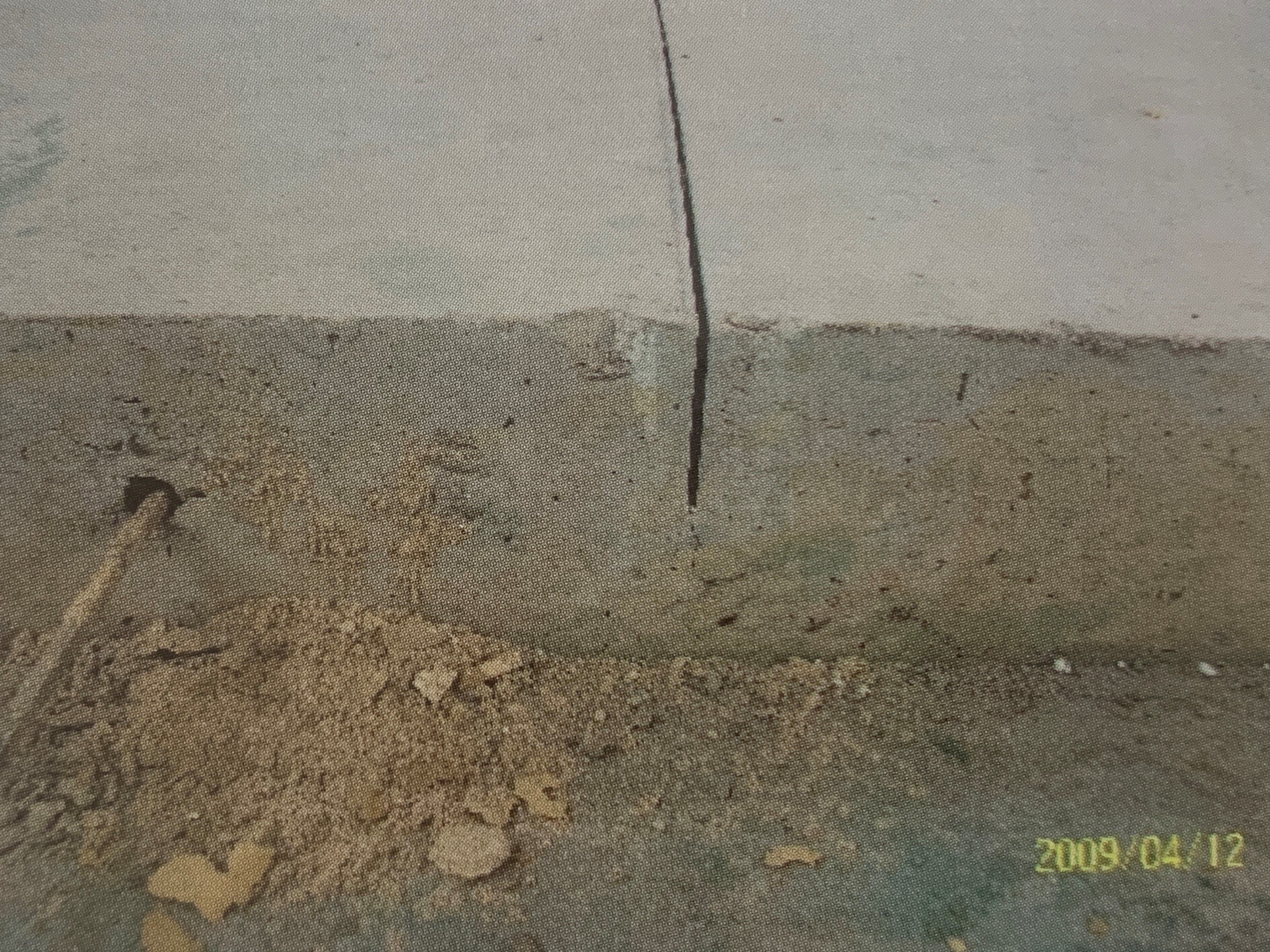

下圖為可修復(fù)的切割縫，切割縫常見規(guī)格為6m*6m，此類縫隙為找平層澆筑完畢后大約36小時之內(nèi)切割，防止基層因水化收縮產(chǎn)生開裂與空鼓現(xiàn)象。

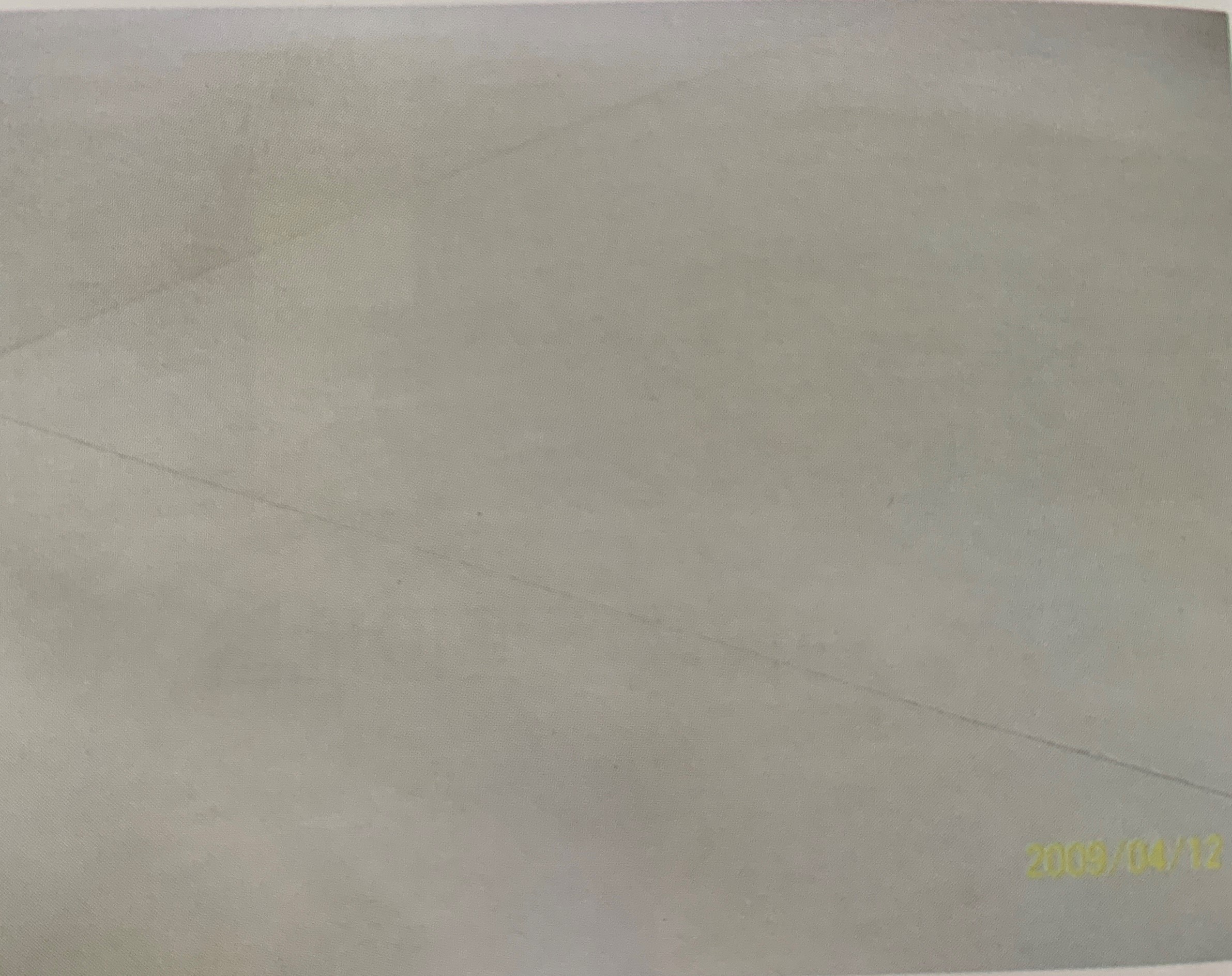

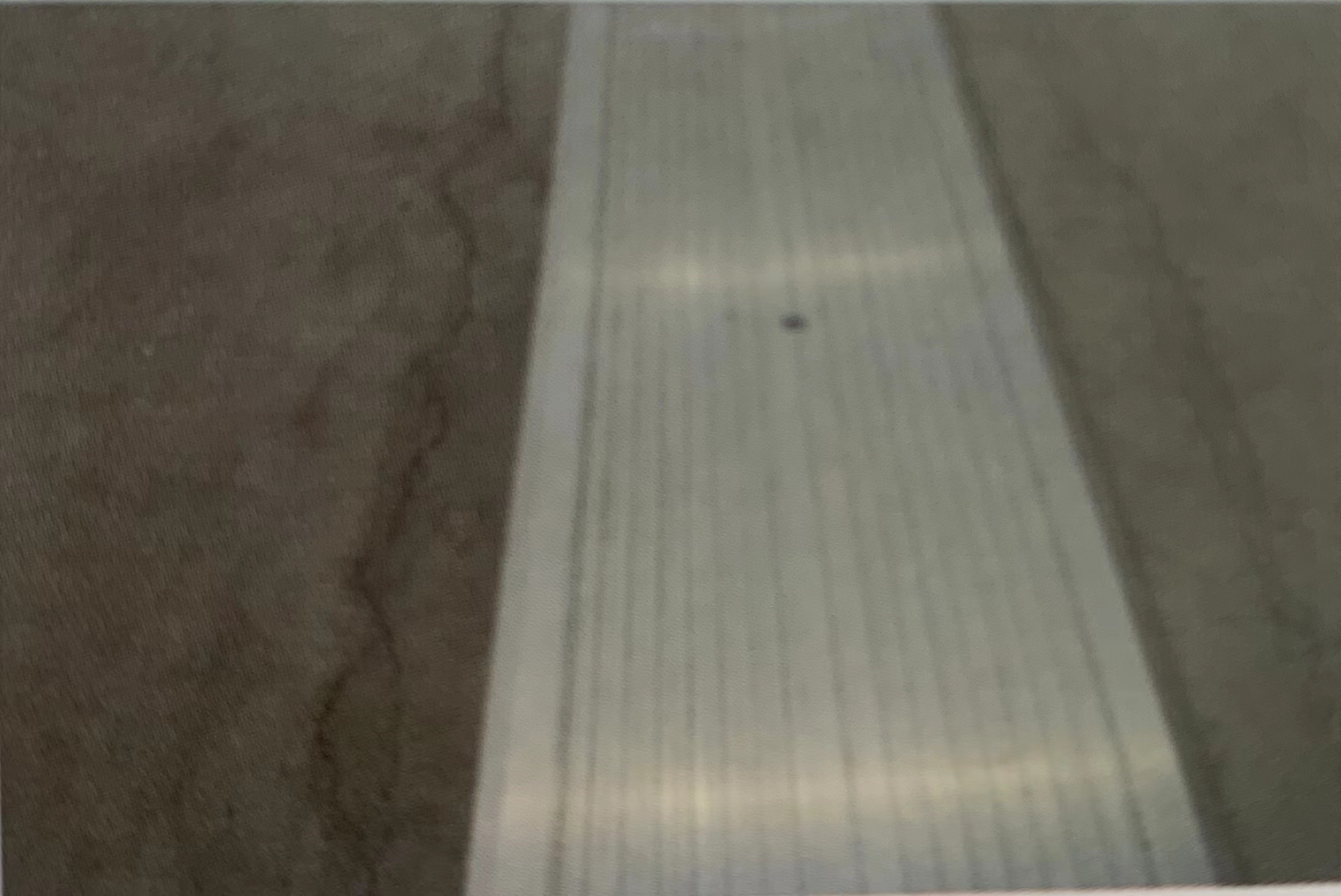

下圖為干縮裂縫，由水泥水化產(chǎn)生的收縮導(dǎo)致：

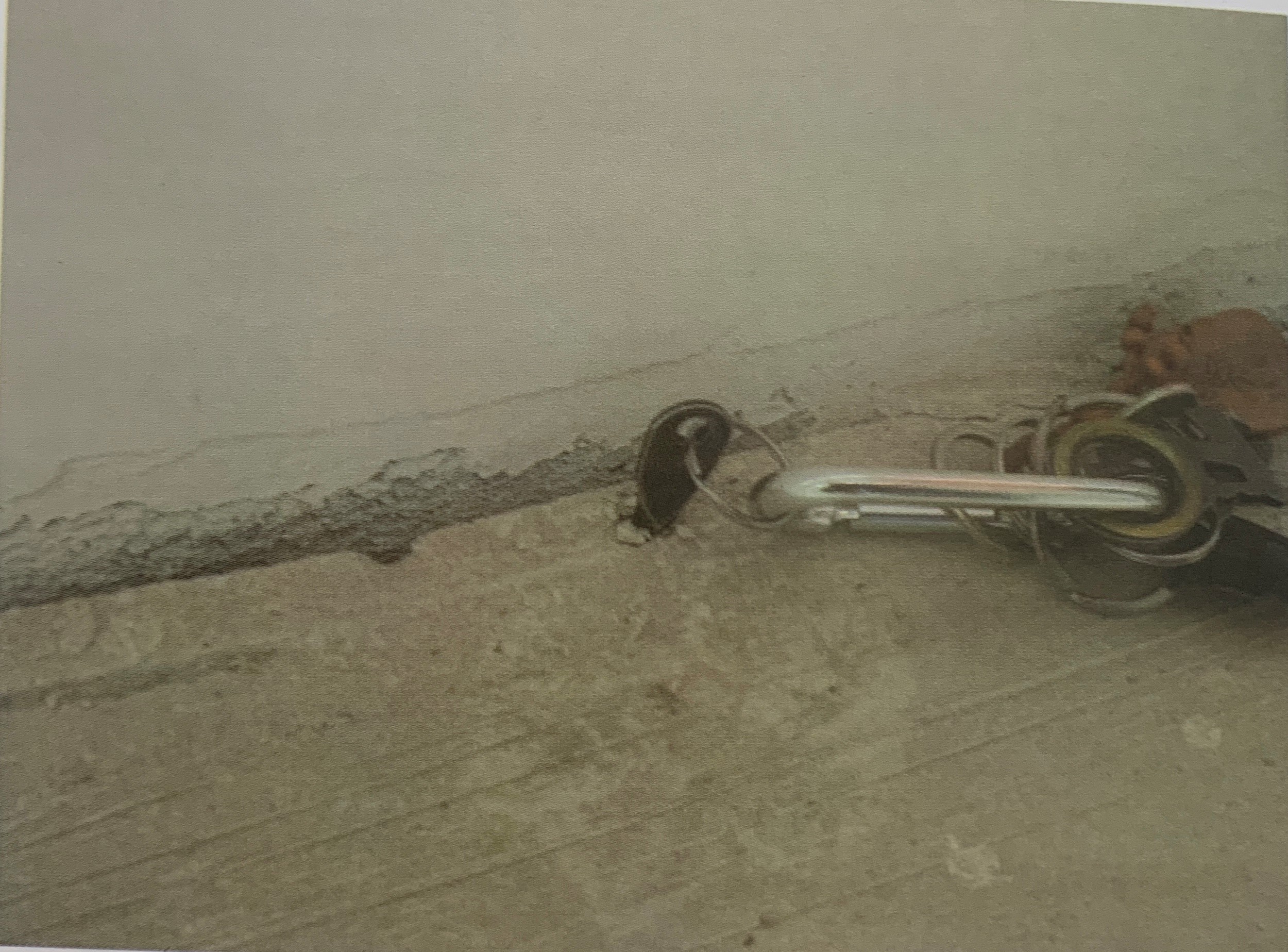

干縮縫隙長期承載之后，邊緣碎裂，常見于找平層完工較長時間的地坪。

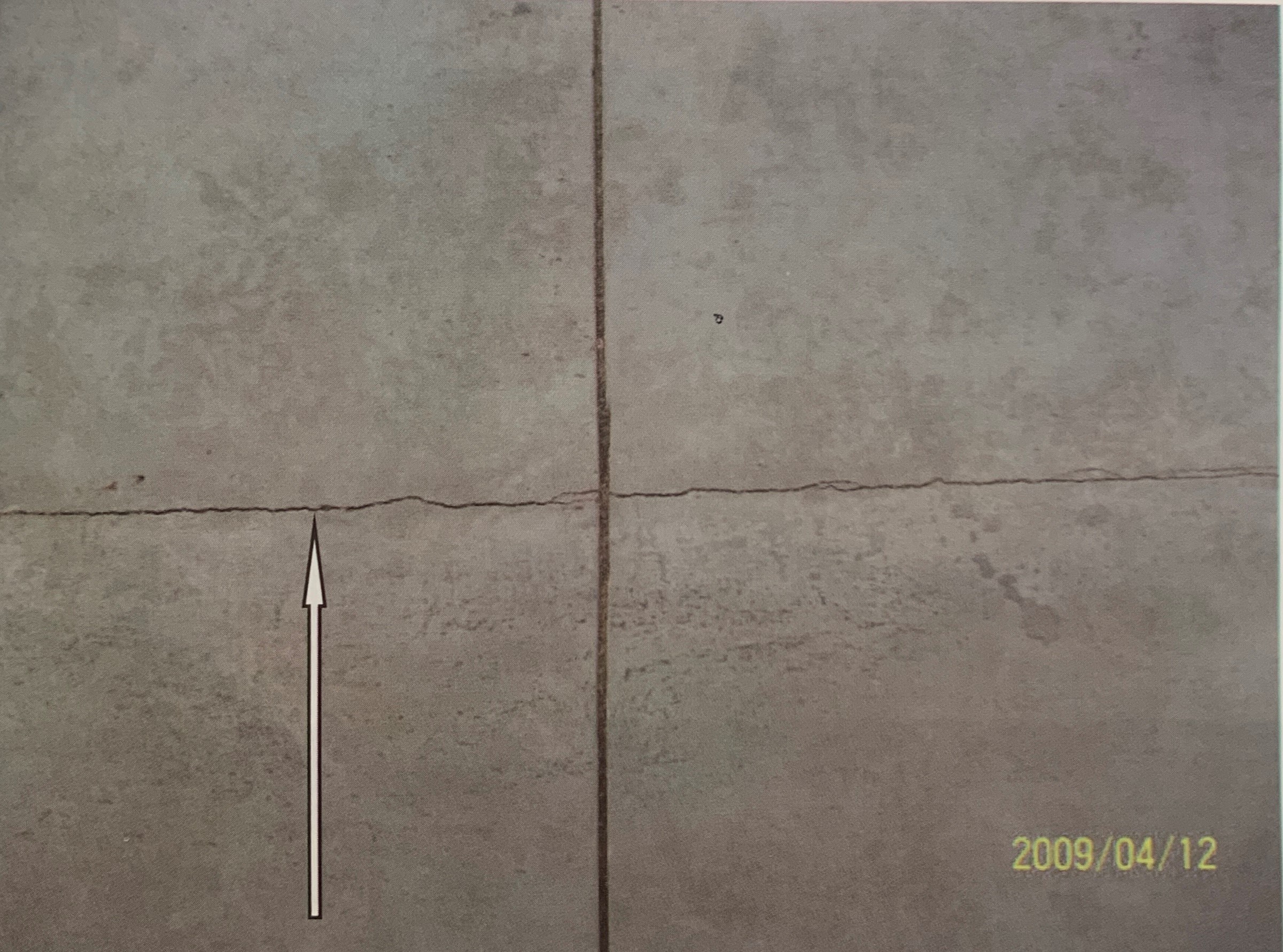

下圖箭頭所指為找平層澆筑時的分倉縫隙，此類縫隙常見于大型工業(yè)廠房的地面。
無論是鋪設(shè)彈性地板或者施工涂層地面（環(huán)氧/聚氨酯地面），以上三種縫隙必須修補，否則有極大可能導(dǎo)致面層材料的鼓包和開裂。

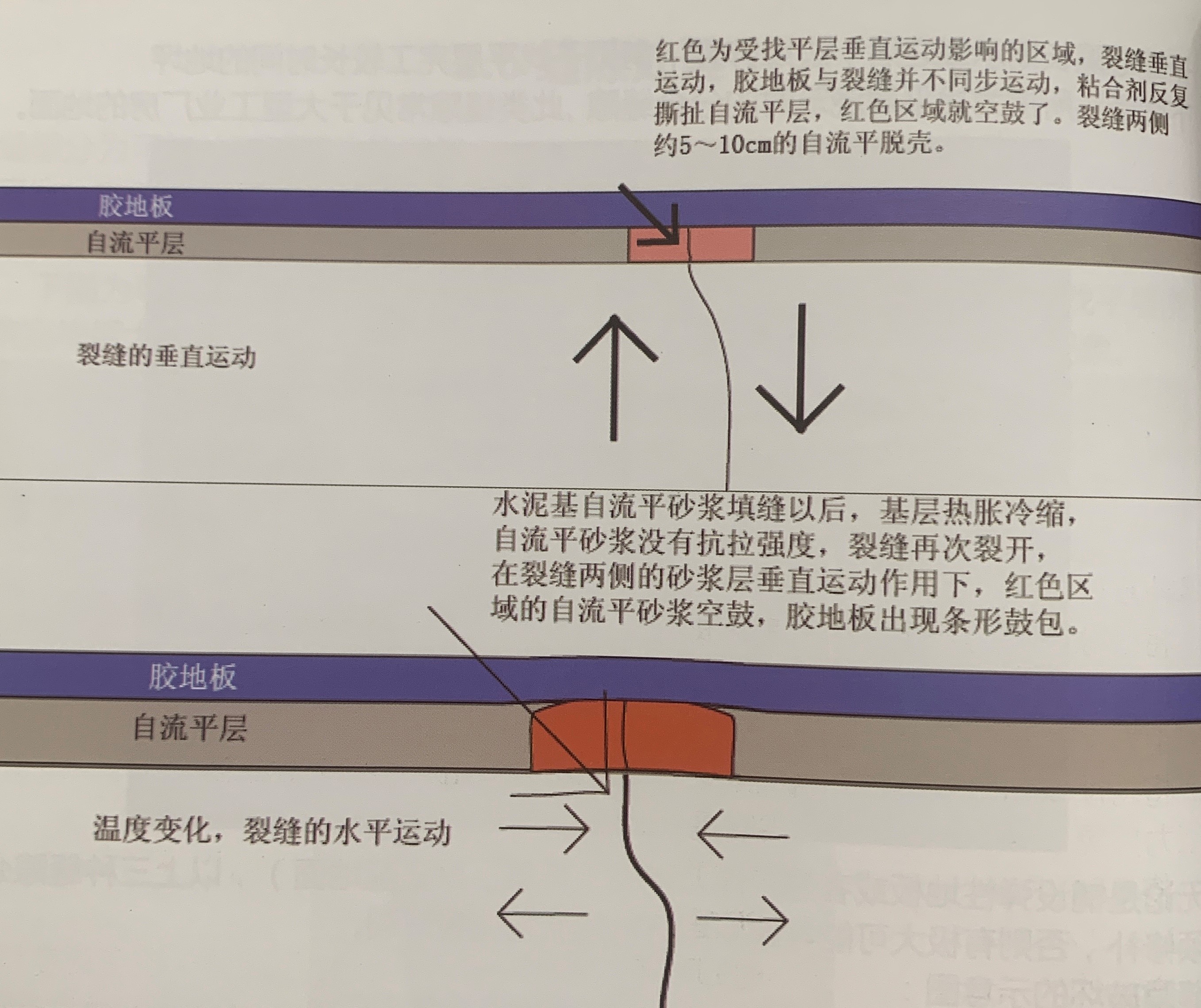

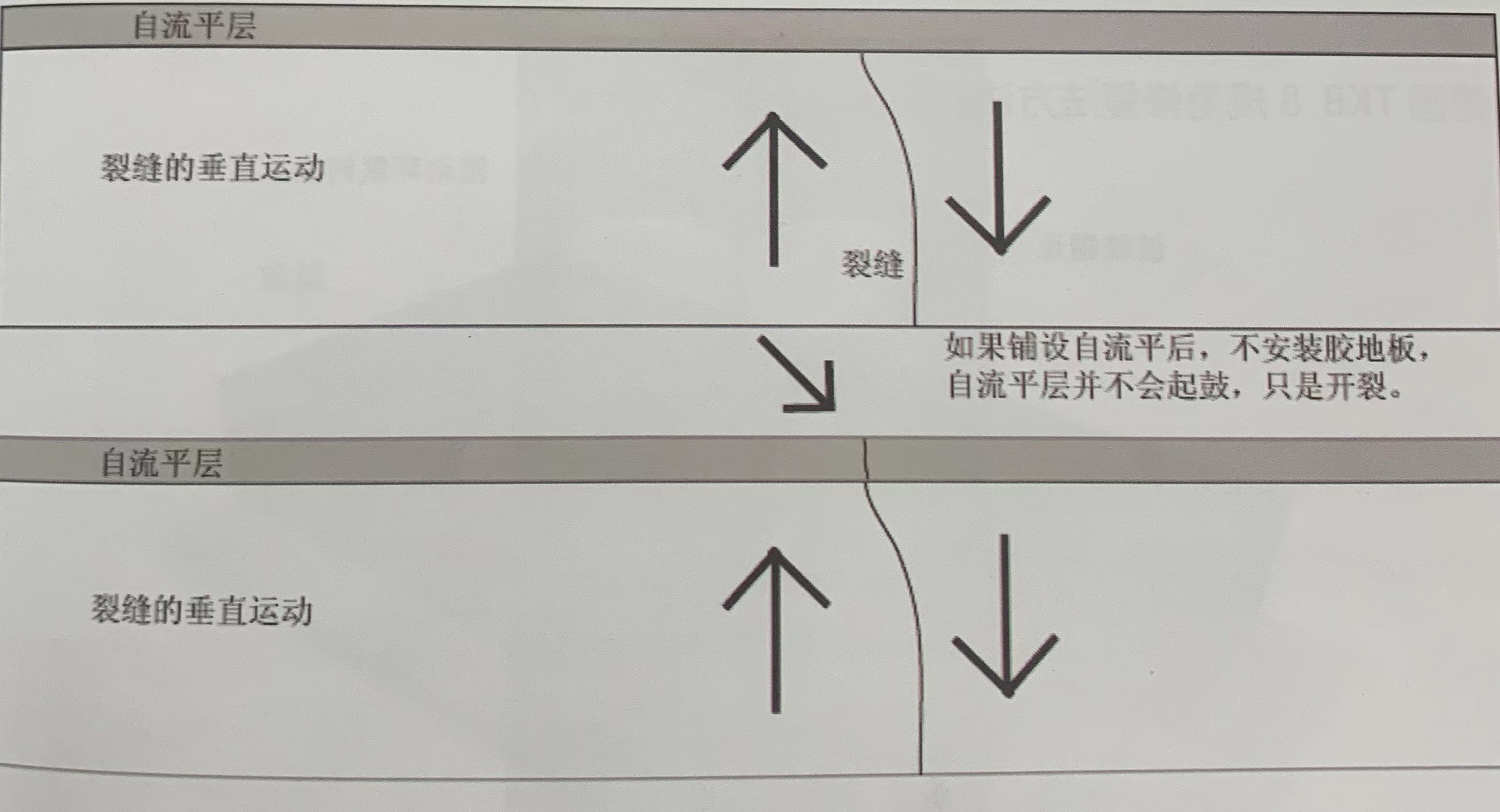

縫隙破壞的示意圖：

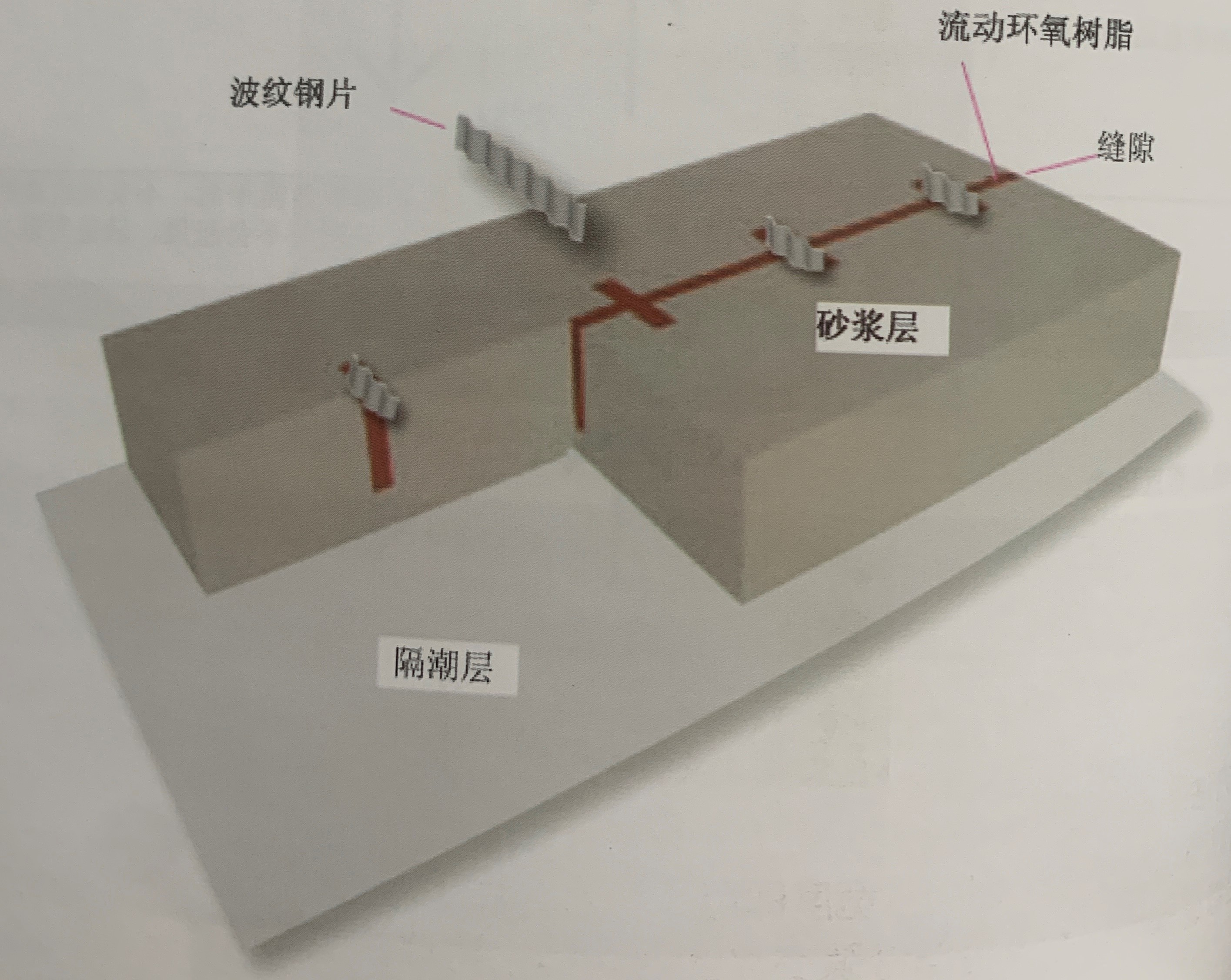

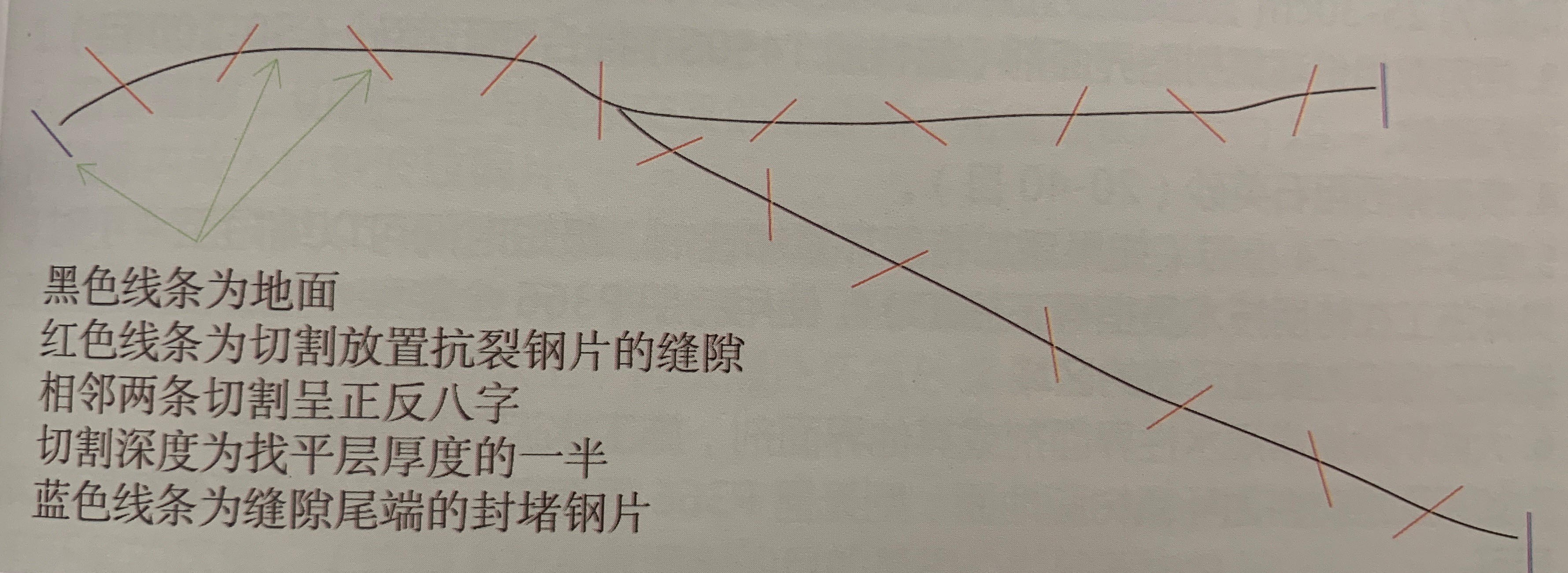

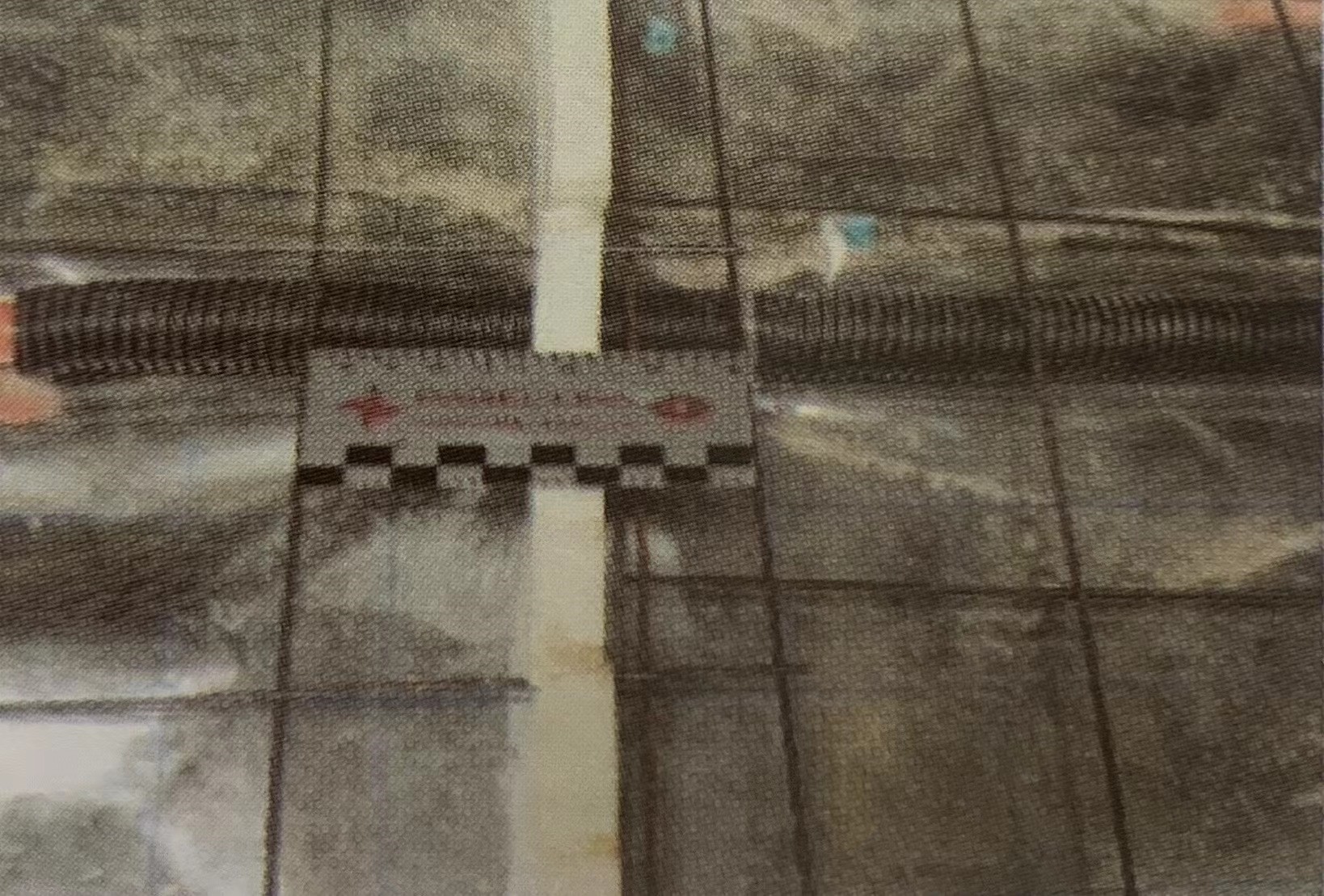

德國TKB-8規(guī)范修復(fù)方法的示意圖與示范照片如下：

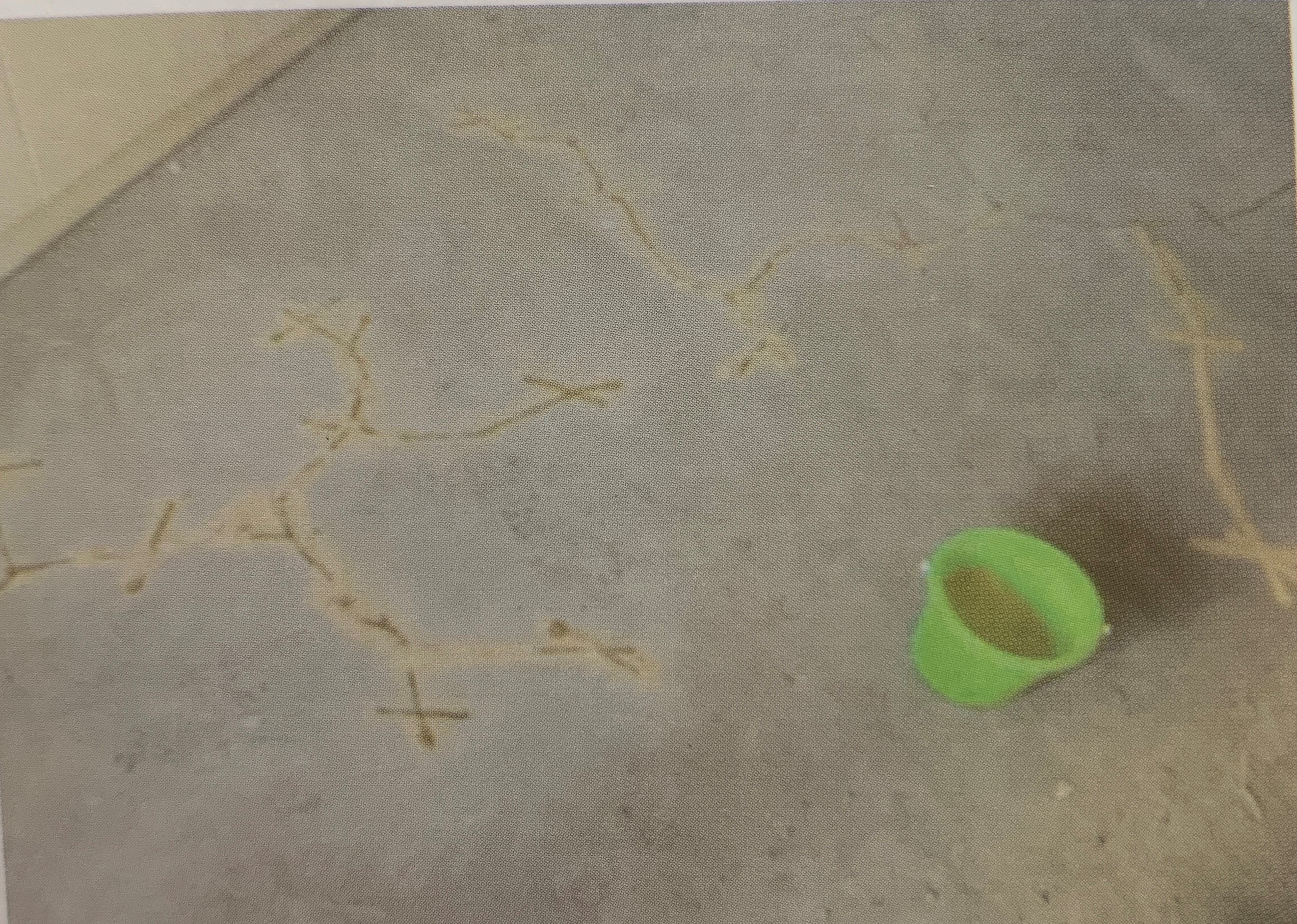

修補方法一：
1. 將縫隙切割至一個切割面的寬度即可，深度為找平層的一半左右。

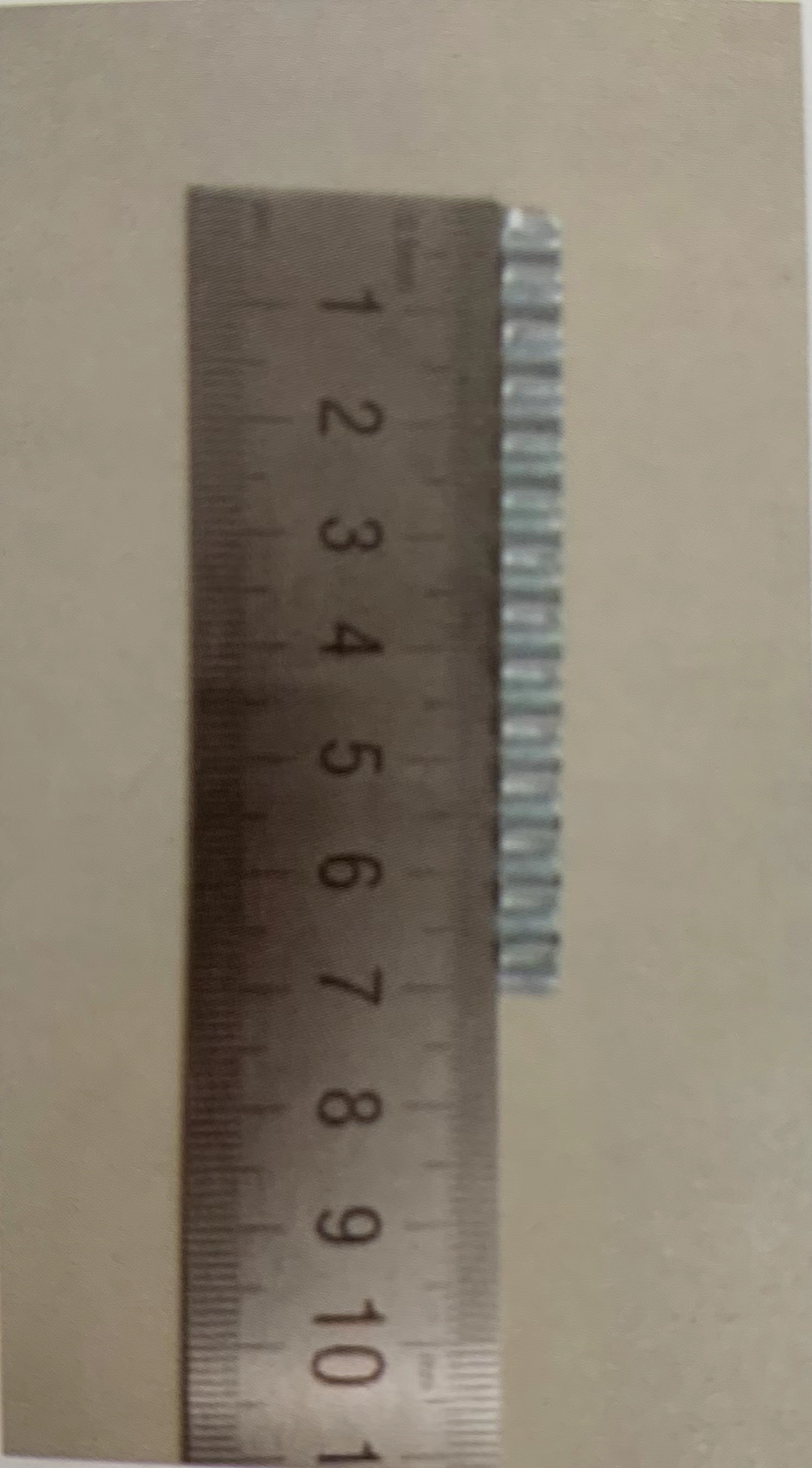

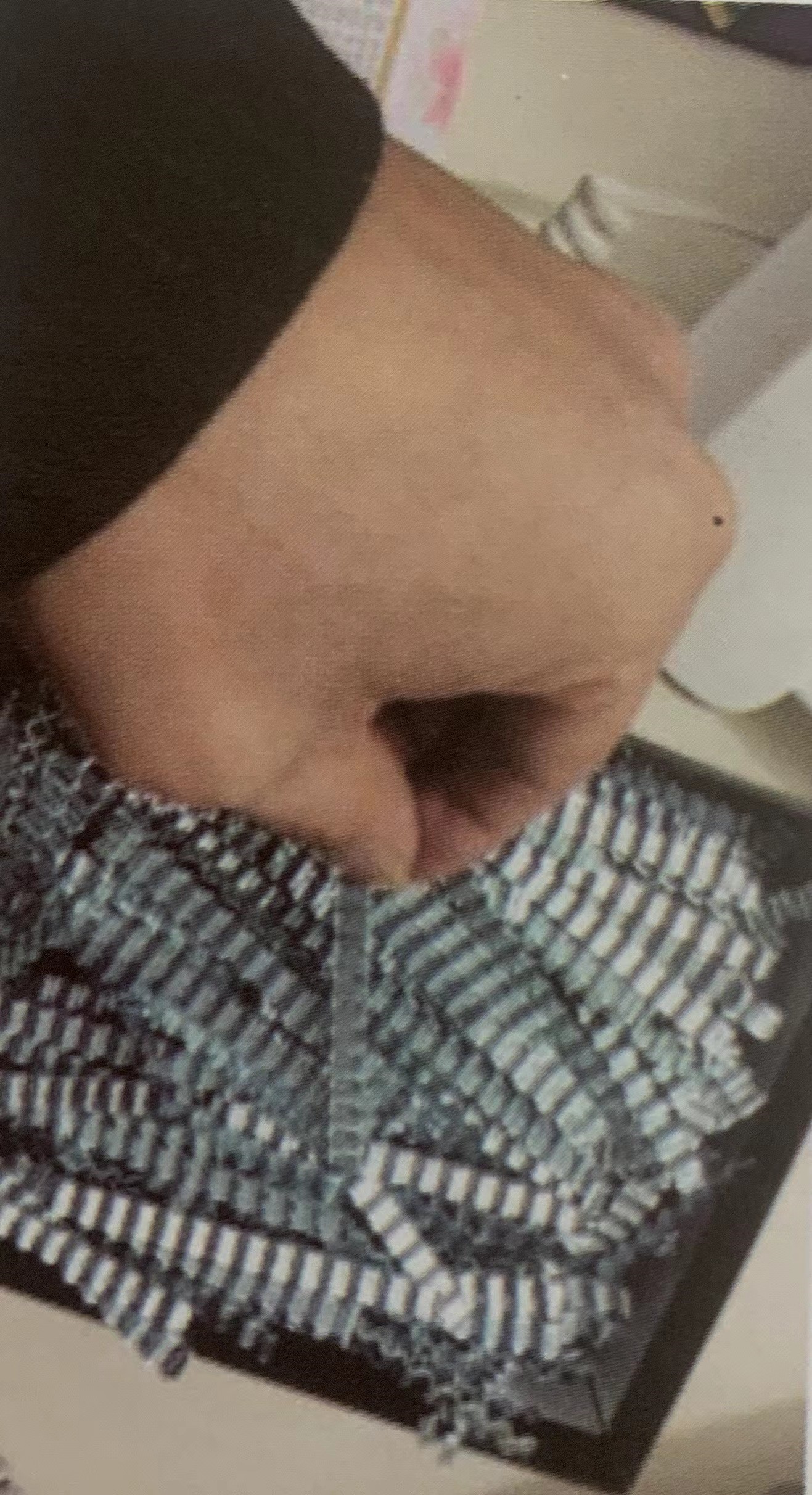

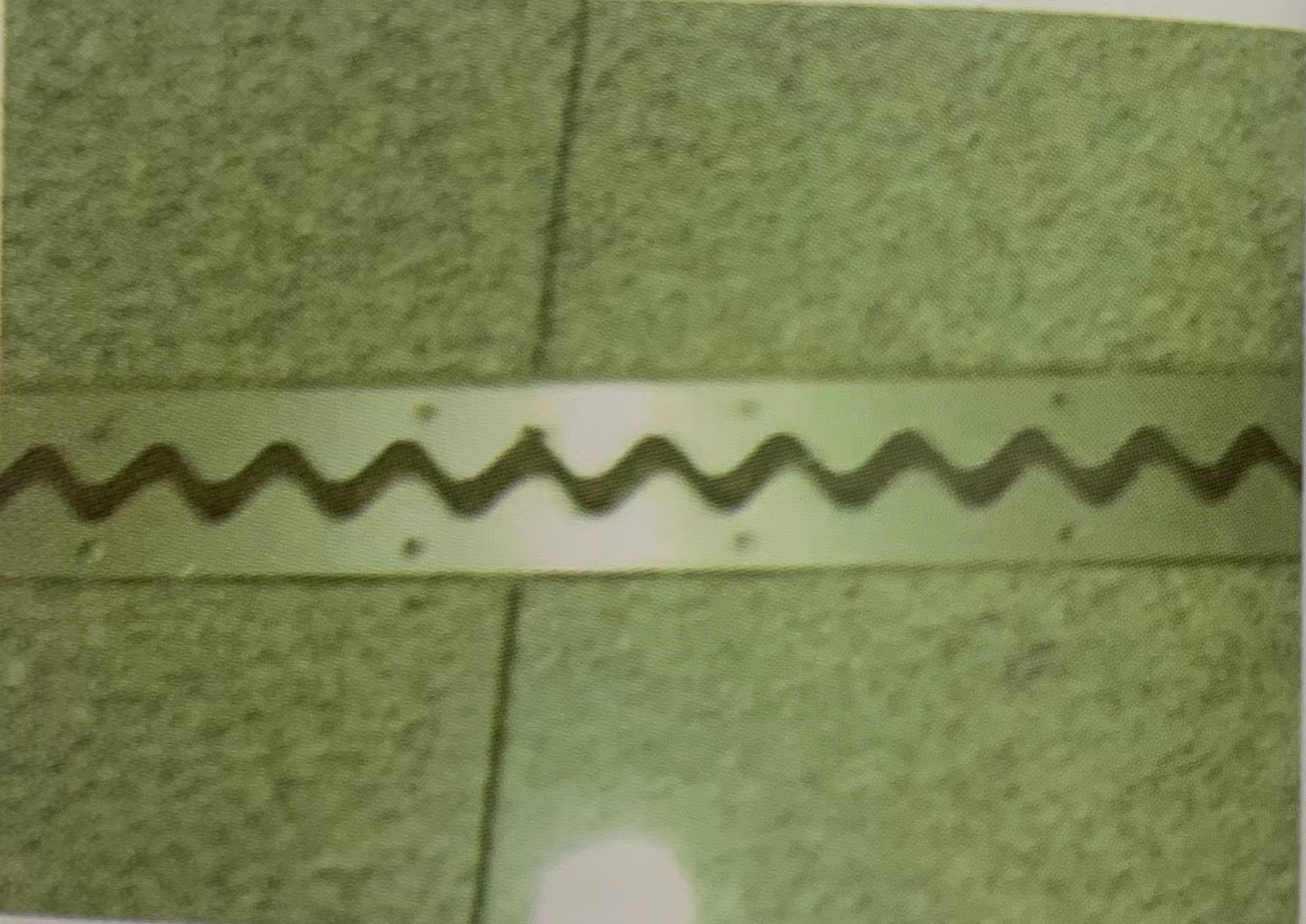

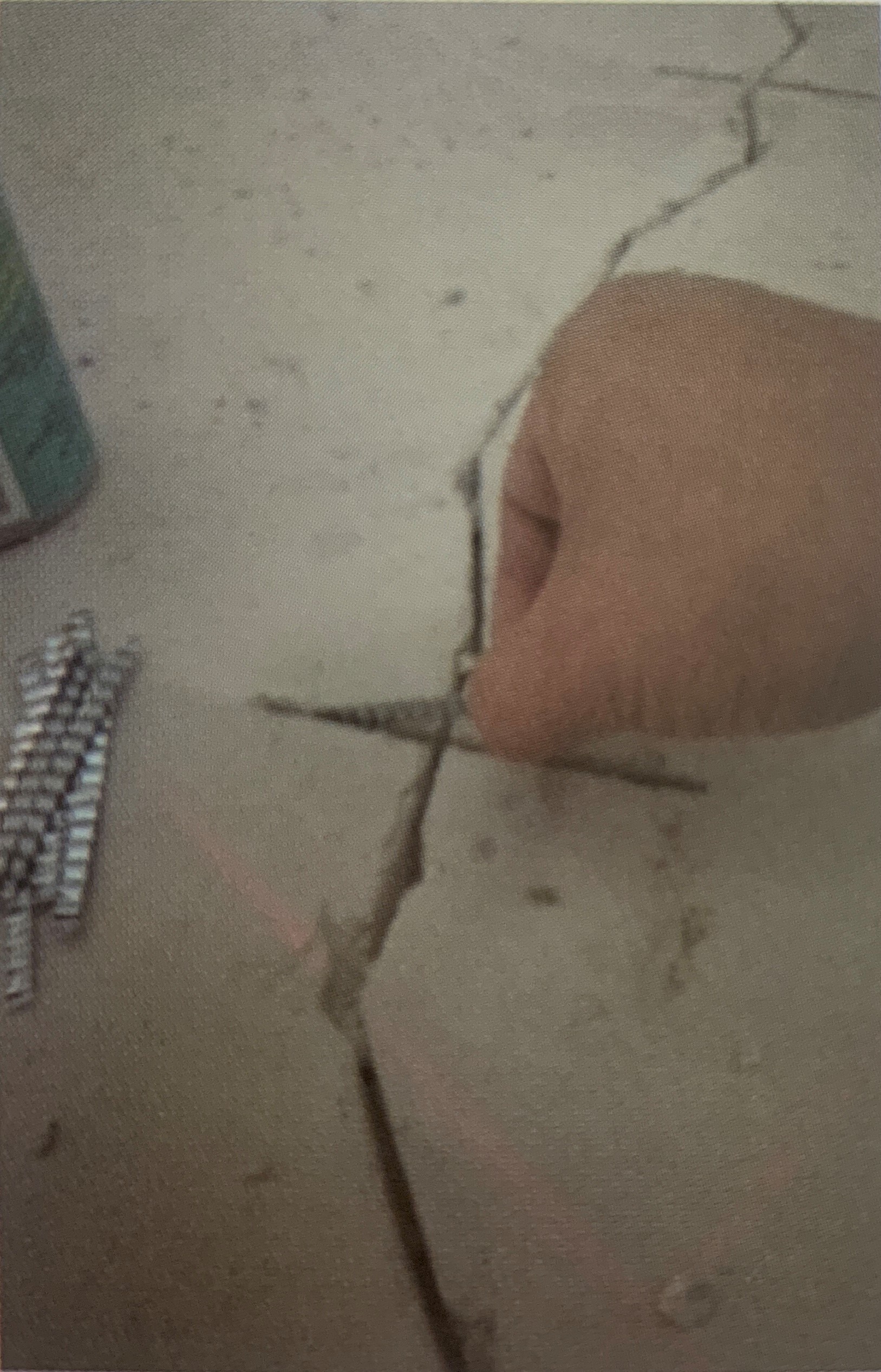

2. 沿著縫隙，切割一些與縫隙交叉的短縫隙，短縫隙的長度大約10--15厘米，間距為25--30cm,短縫隙內(nèi)放入抗裂波紋鋼片。

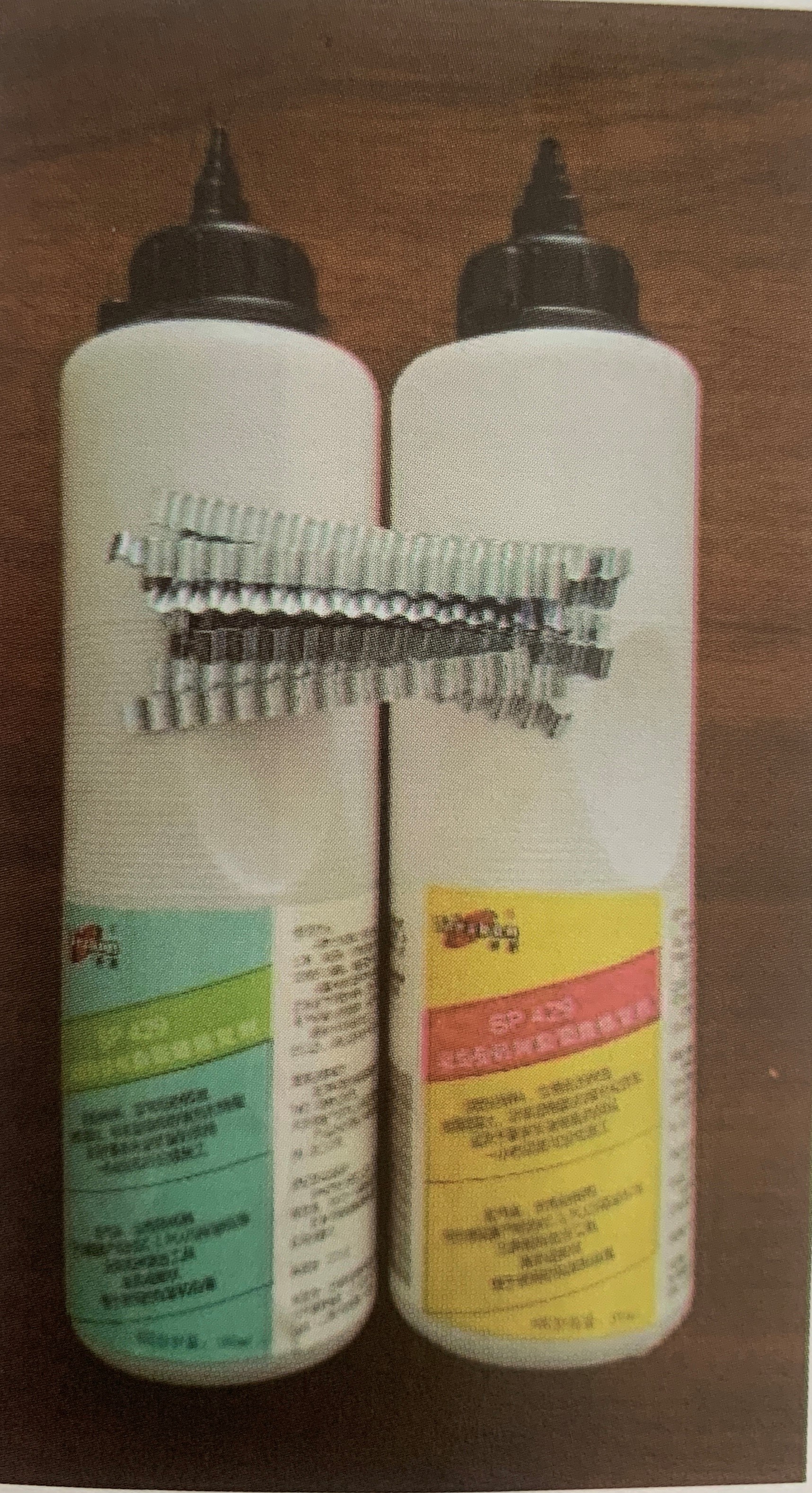

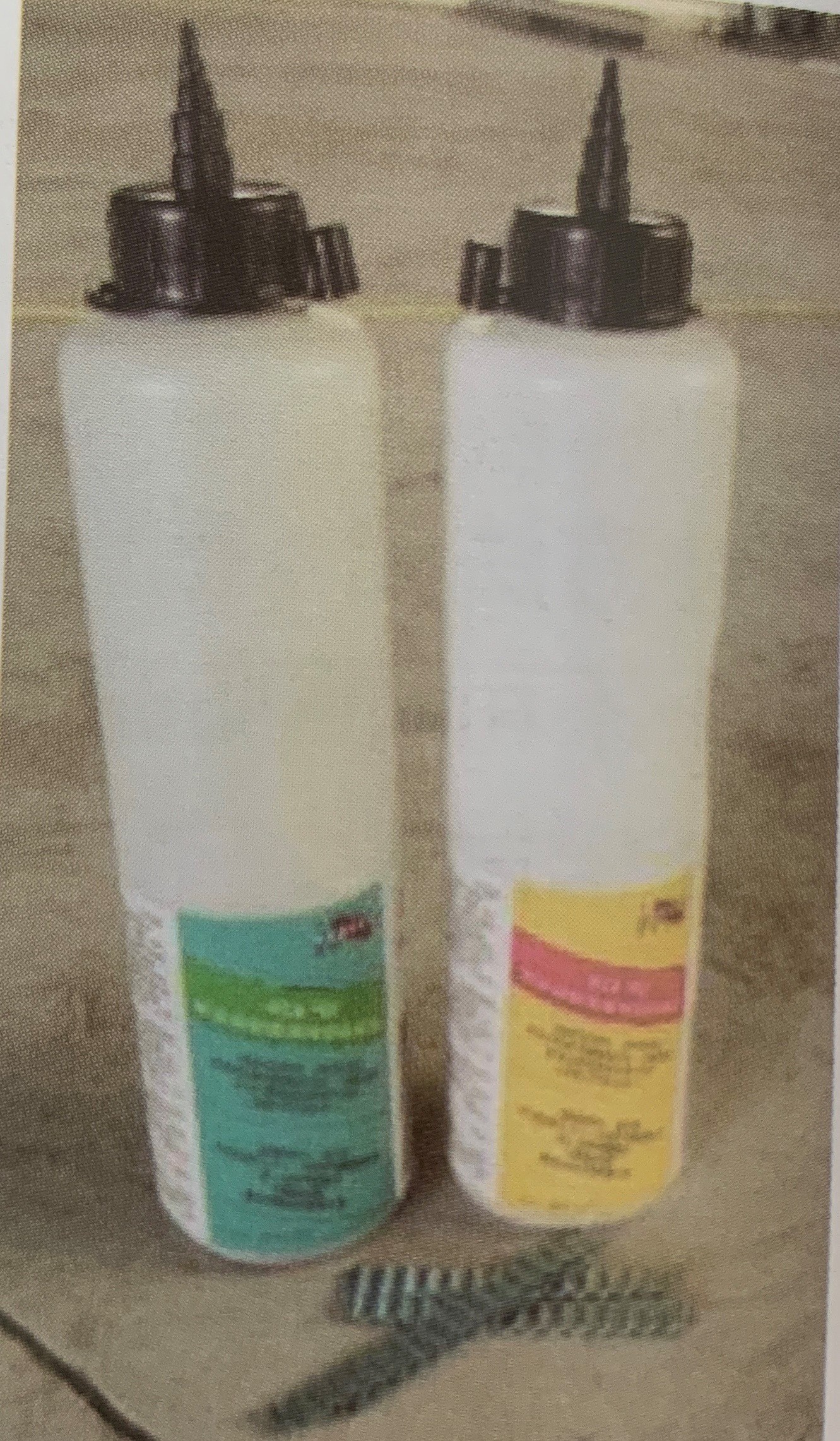

3. 將特朋SP429雙組份硅樹脂裂縫修補劑的A組倒入B組份瓶中，蓋緊蓋子，用力搖晃15秒，將B瓶的尖嘴剪開。
4. 將SP429修補劑擠入待修補的縫隙即可，并且立即在表面拋灑粗石英砂。
5. 1~2小時后，即可施工水泥基自流平或環(huán)氧樹脂底涂、中涂。
此方法的優(yōu)點在于快速、方便。缺點在于不適合低強度基層裂縫的修復(fù)。
修補方法二：
1、將縫隙切割至一個切片的寬度即可，深度為找平層的一半左右。
2、沿著縫隙，切割一些與縫隙交叉的短縫隙，短縫隙長度大約10--15厘米，間距為25--30厘米，短縫隙內(nèi)放入抗裂波紋鋼片。
3、使用雙組份環(huán)氧樹脂界面劑（如特朋T450S）拌合細石英砂（50--100目），灌入縫隙。
4、表面拋灑粗石英砂（20--40目）。
5、至少等待24小時，使用特朋P366全能型水性界面劑涂刷在縫隙及縫隙邊緣有環(huán)氧的區(qū)域。
6、大面積涂刷常規(guī)水性界面劑或其他界面劑，施工水泥基自流平。
7、如果面層材料為環(huán)氧樹脂地面，則無需P366界面劑，直接涂刷環(huán)氧樹脂底涂即可。
請注意，這里所使用的環(huán)氧樹脂有特殊的要求，首先是無溶劑，其次是不添加溶劑的條件下的低粘度，還需環(huán)氧材料自身具有很高的抗拉、抗折、抗壓強度。
目前市場上常見的地坪漆環(huán)氧系統(tǒng)，不適合作為修補之用。此方法優(yōu)點在修復(fù)強度高，價格相對便宜，適用于大項目中較多的縫隙修復(fù)。缺點在于操作不便，必須使用電子秤調(diào)配環(huán)氧樹脂。

絕不可隨意在市場上購買環(huán)氧樹脂，含有揮發(fā)性組織成分的環(huán)氧樹脂，可能導(dǎo)致彈性地板表面變色。
修補方法三：（適用于縫隙邊緣有輕微碎裂或強度較差的基層）
1、將縫隙切割至一個切片的寬度即可，深度為找平層的一半左右。
2、沿著縫隙，切割一些與縫隙交叉的短縫隙，短縫隙長度大約10--15cm。短縫隙內(nèi)放入抗裂波紋鋼片。
3、使用特朋T450S雙組份環(huán)氧樹脂界面劑灌注縫隙，確保環(huán)氧樹脂滲入縫隙，待灌入的環(huán)氧樹脂吸收后，再次灌入，至少灌入三次。
4、至少等待4--6小時以上，再次灌注環(huán)氧砂漿，并且立即拋灑粗石英砂。
5、等待24小時以上，使用特朋P366全能型水性界面劑涂刷在縫隙及縫隙邊緣有環(huán)氧的區(qū)域。
6、等待至少4小時以上，大面積涂刷常規(guī)水性界面劑，施工水泥基自流平。
7、如果面層材料為環(huán)氧樹脂地面，則無需P366界面劑，直接涂刷環(huán)氧樹脂底涂即可。

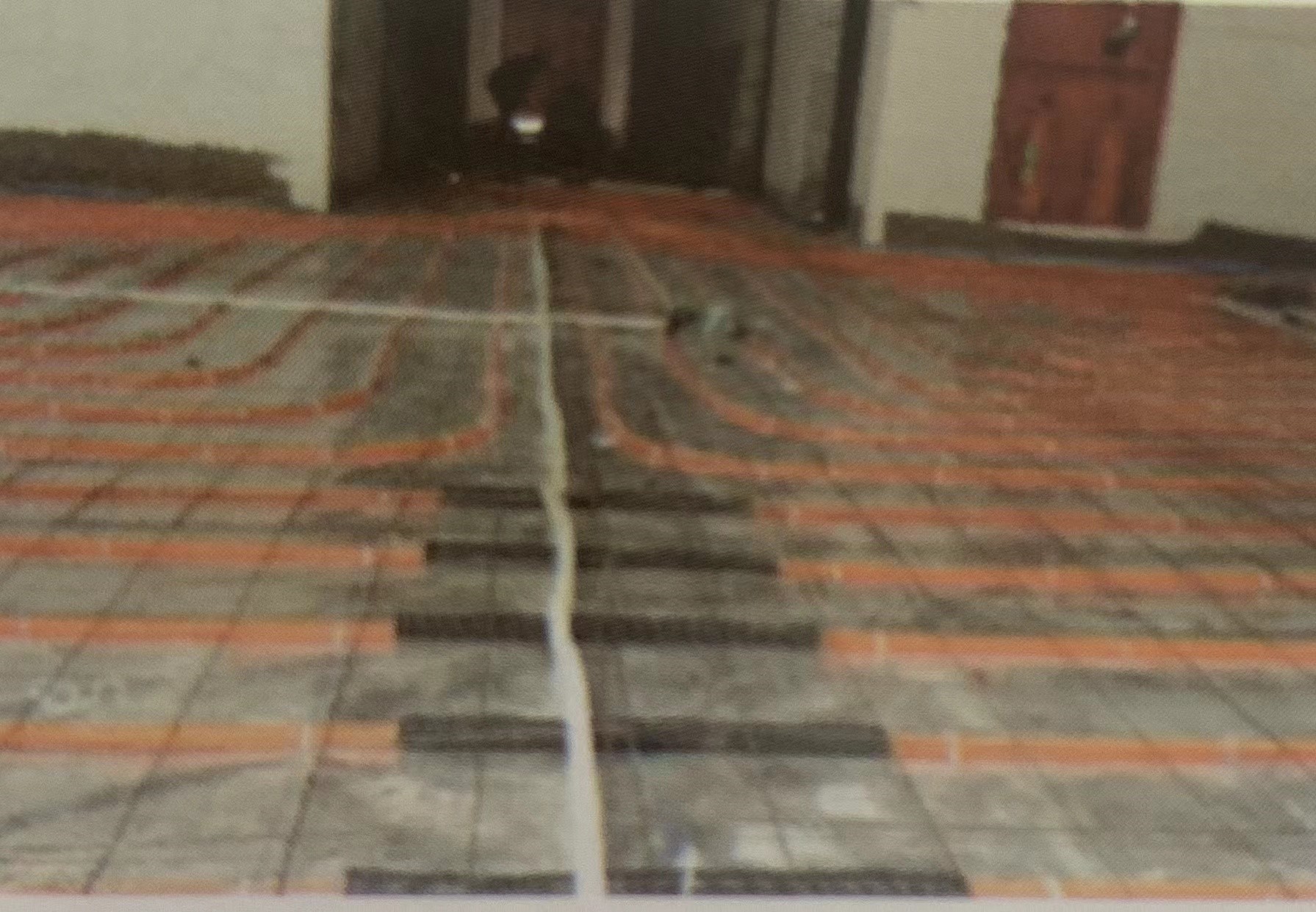

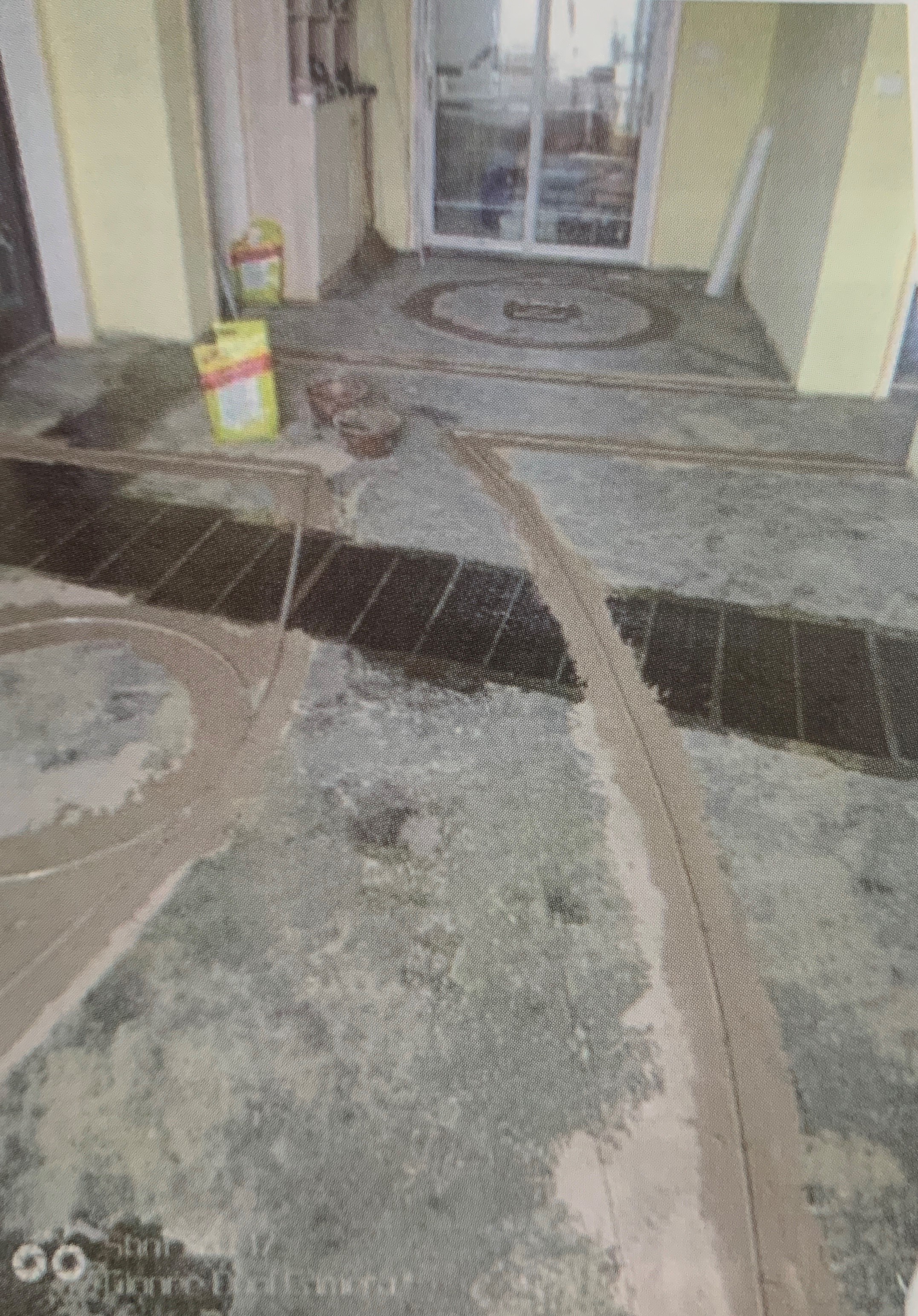

修補方法四：碳纖維布粘貼修復(fù)
用于不可切割的基層開裂，基層埋設(shè)了各種管線，無法切割設(shè)置抗裂鋼片，如地暖、管線槽區(qū)域。其工藝要領(lǐng)是基層環(huán)氧滲透、粘結(jié)碳纖維布、表面涂刷環(huán)氧樹脂充分浸漬，表面做拋砂界面處理或者待環(huán)氧樹脂固化后，表面涂刷P366界面劑。

修復(fù)方法五：

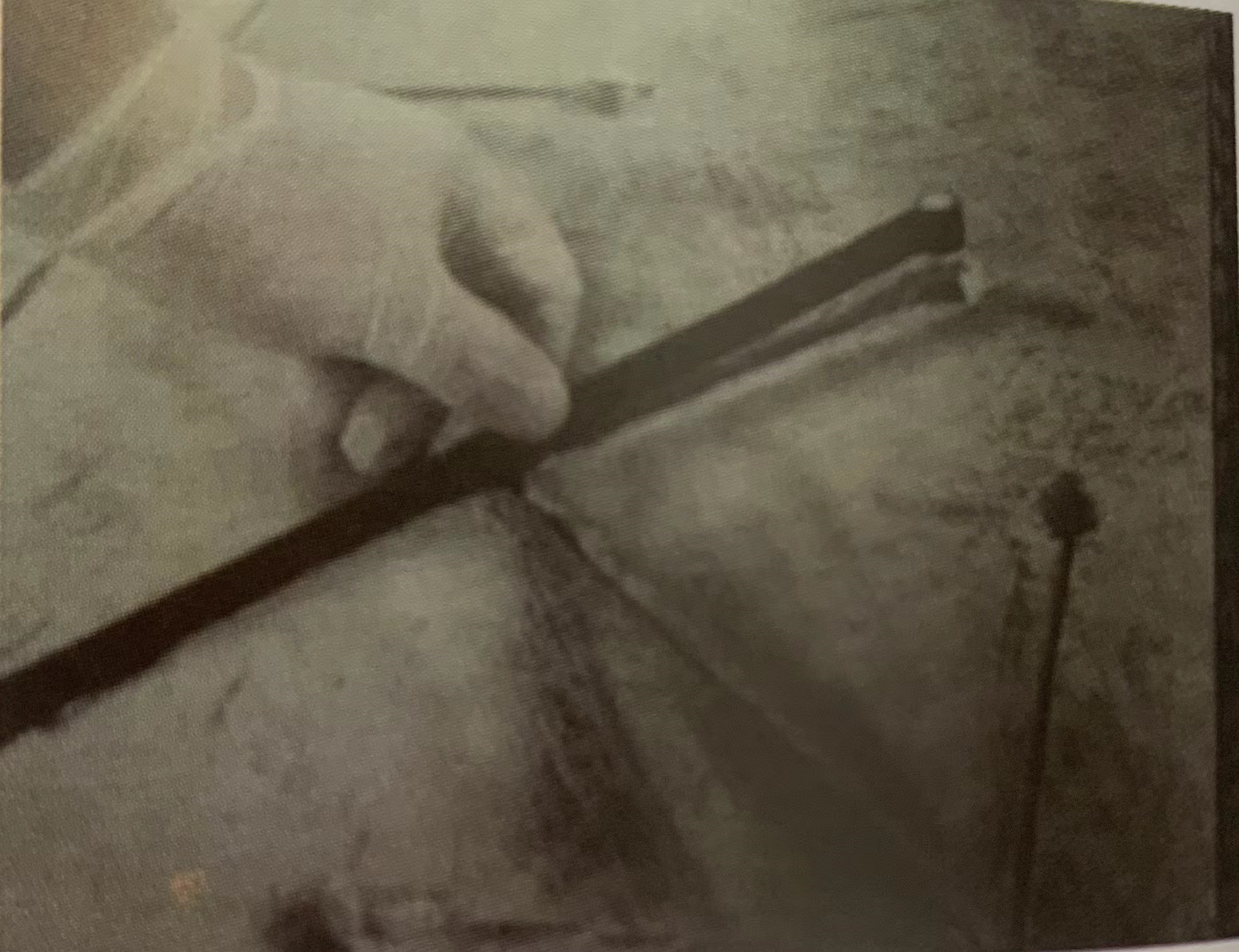

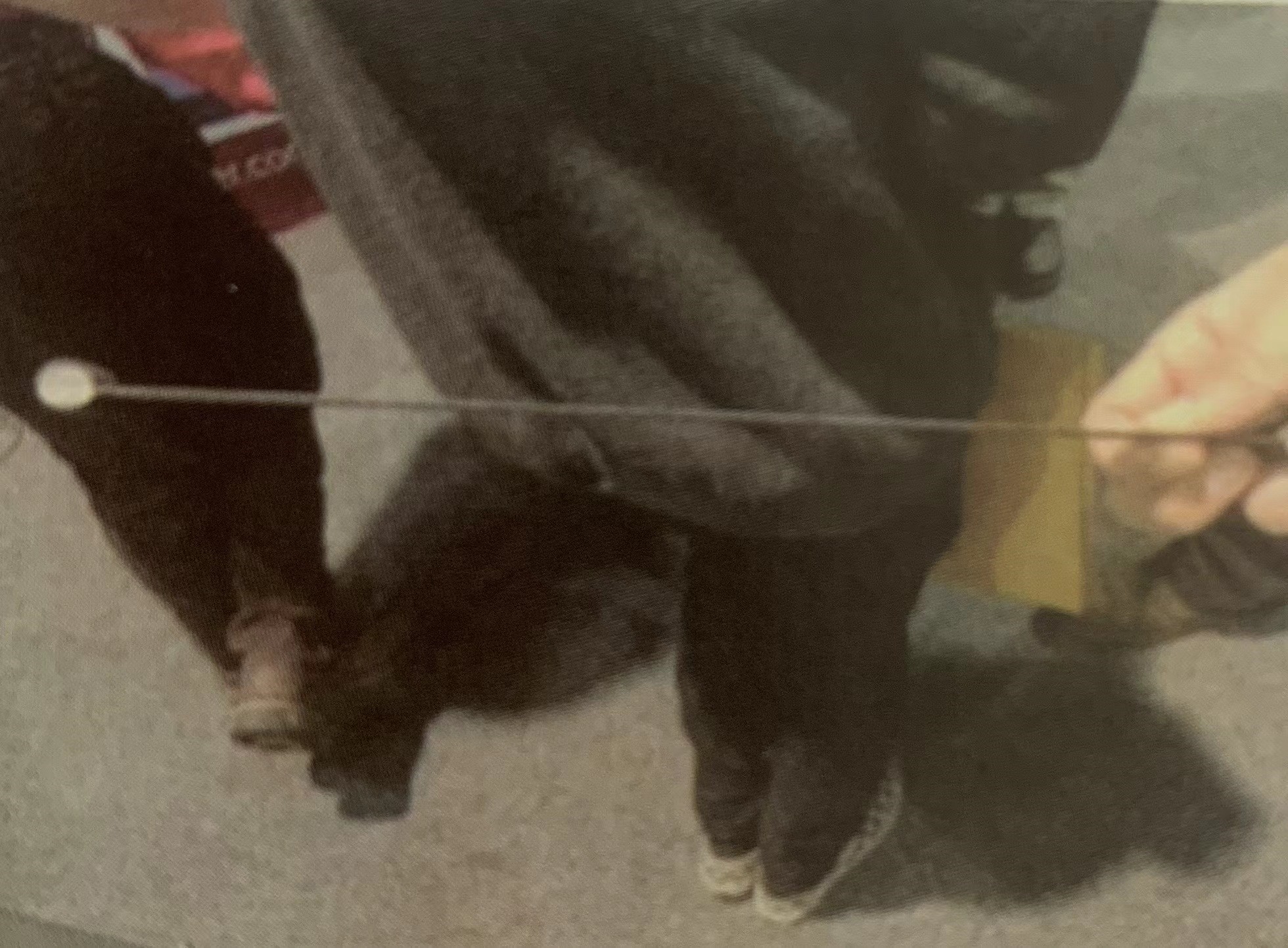

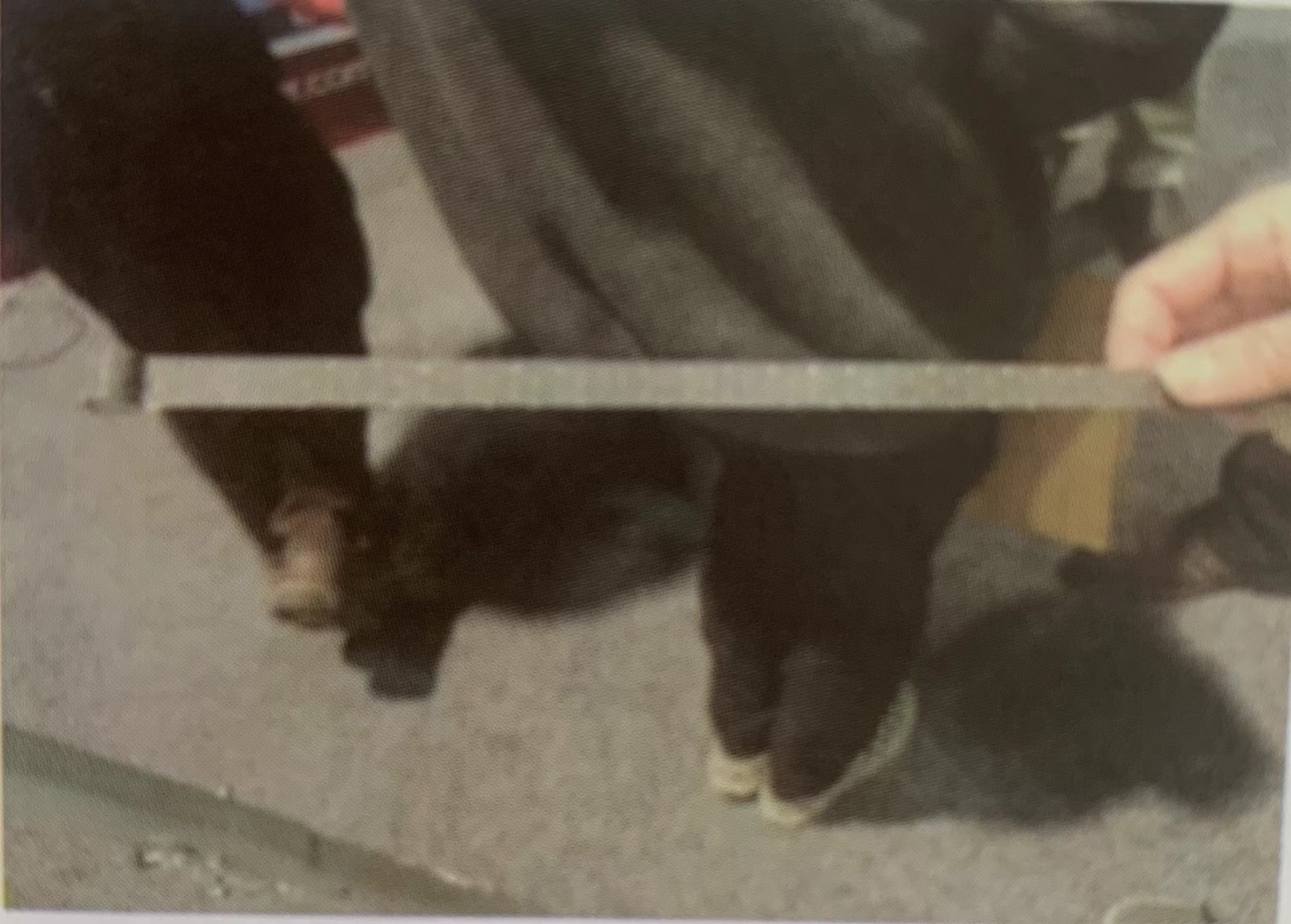

此方法源于美國，適用于帶鋼筋的混凝土基層。采用特制的碳纖維抗裂條嵌入混凝土，并用環(huán)氧樹脂填充縫隙，防止混凝土進一步開裂。國內(nèi)目前尚無抗裂碳纖維條出售，美國售價6美元一條。（建議價格）

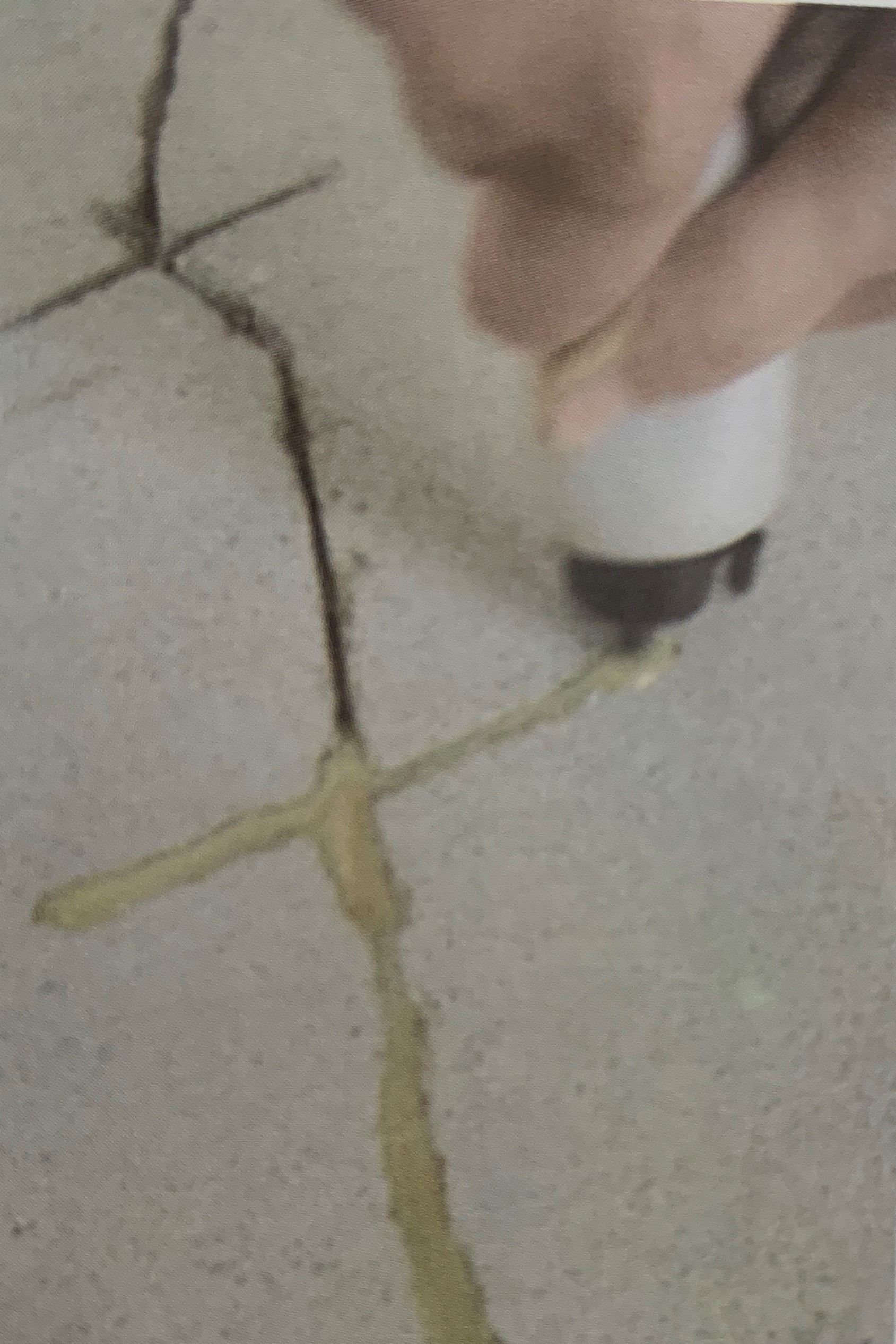

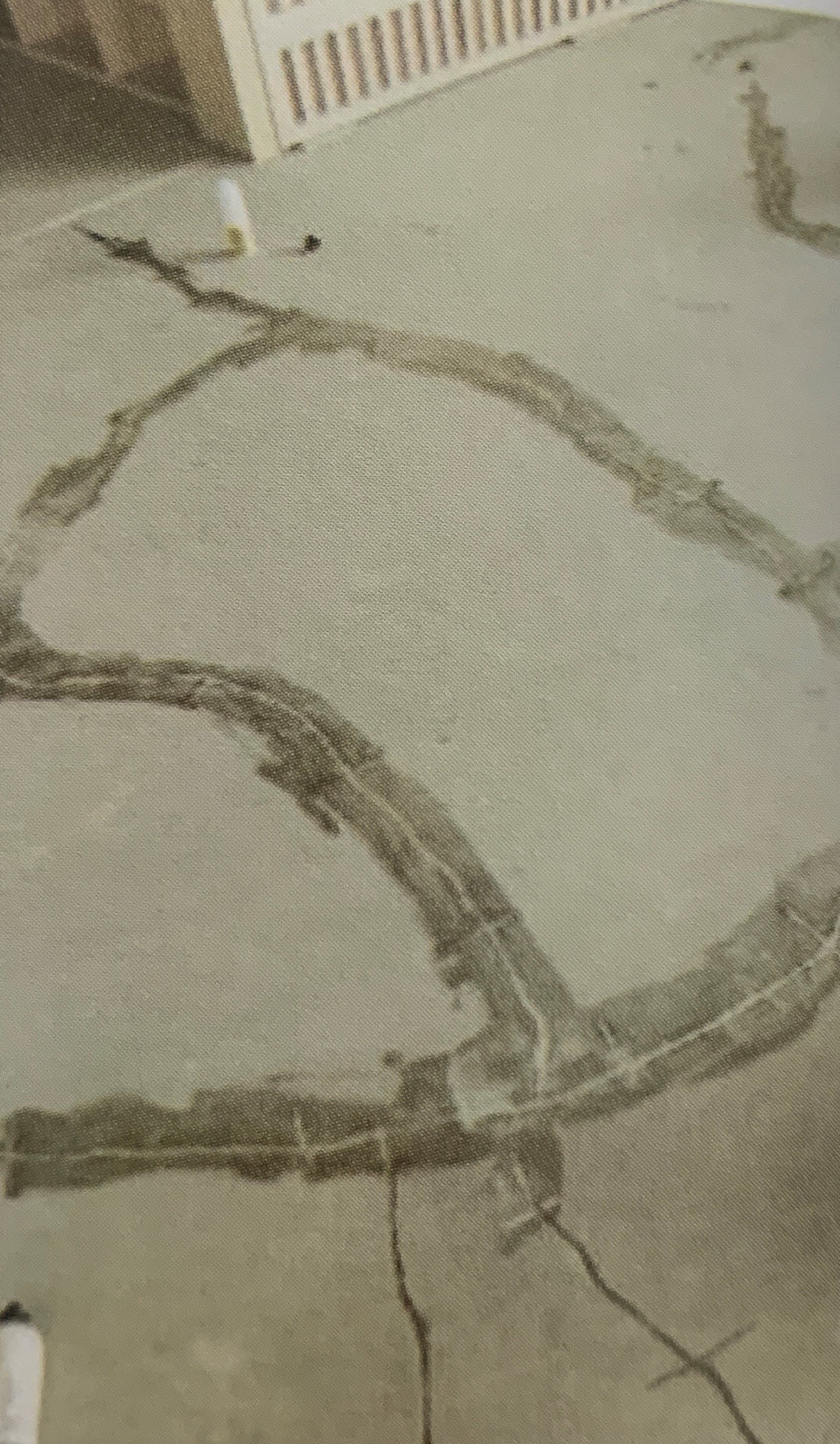

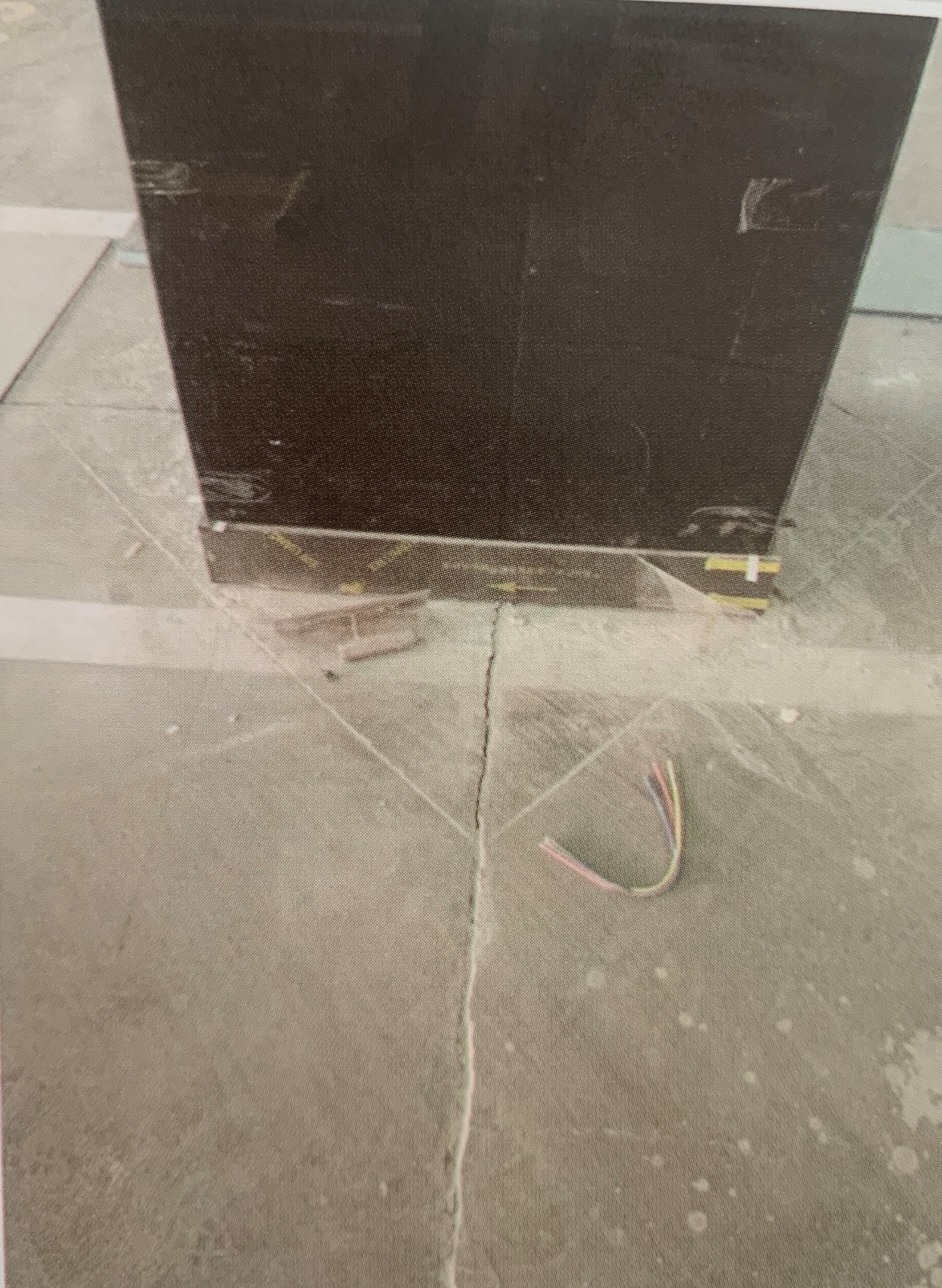

下圖為使用特朋SP429雙組份硅樹脂裂縫修補劑的案例實拍：


非工業(yè)級重載場合，SP429抹平后，待一小時后固化，表面涂刷P366界面劑即可，無需拋灑石英砂。工業(yè)級重載環(huán)境，必須拋灑石英砂。
縫隙修補注意一下三點：
1、縫隙修補必須用無揮發(fā)性，填充后體積不會收縮的無溶劑樹脂。絕不可使用溶劑型環(huán)氧樹脂修補，溶劑揮發(fā)后，環(huán)氧收縮，縫隙依然出現(xiàn)。溶劑揮發(fā)緩慢，地板鋪設(shè)后，縫隙內(nèi)的溶劑揮發(fā)，可能導(dǎo)致地板變色。
2、絕不可使用水泥基材料修補，水泥基材料抗壓不抗拉，絕不可用于縫隙修補。
3、絕不可使用硅PU之類彈性材料修補，此類材料幾乎談不上抗壓強度。

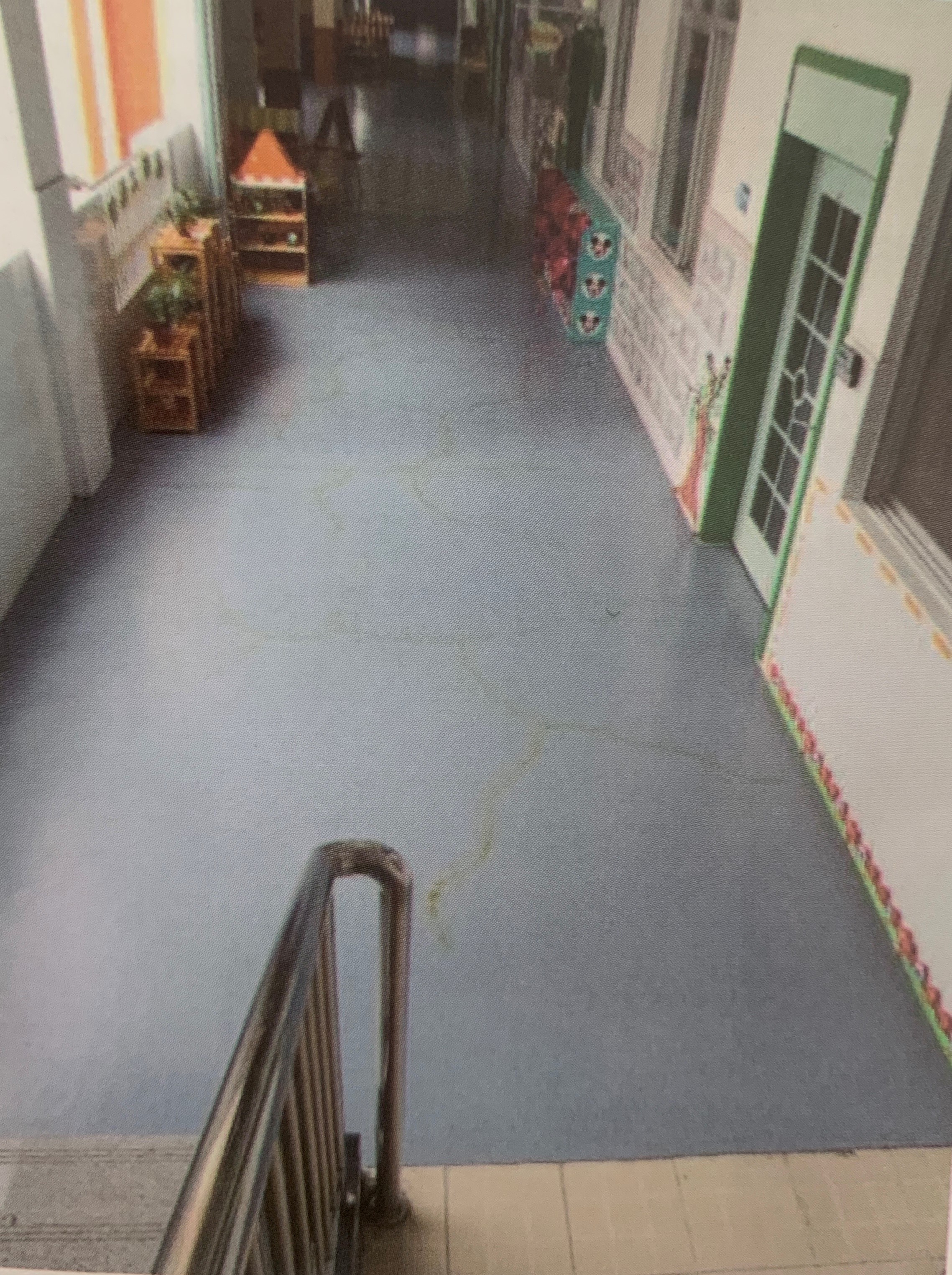

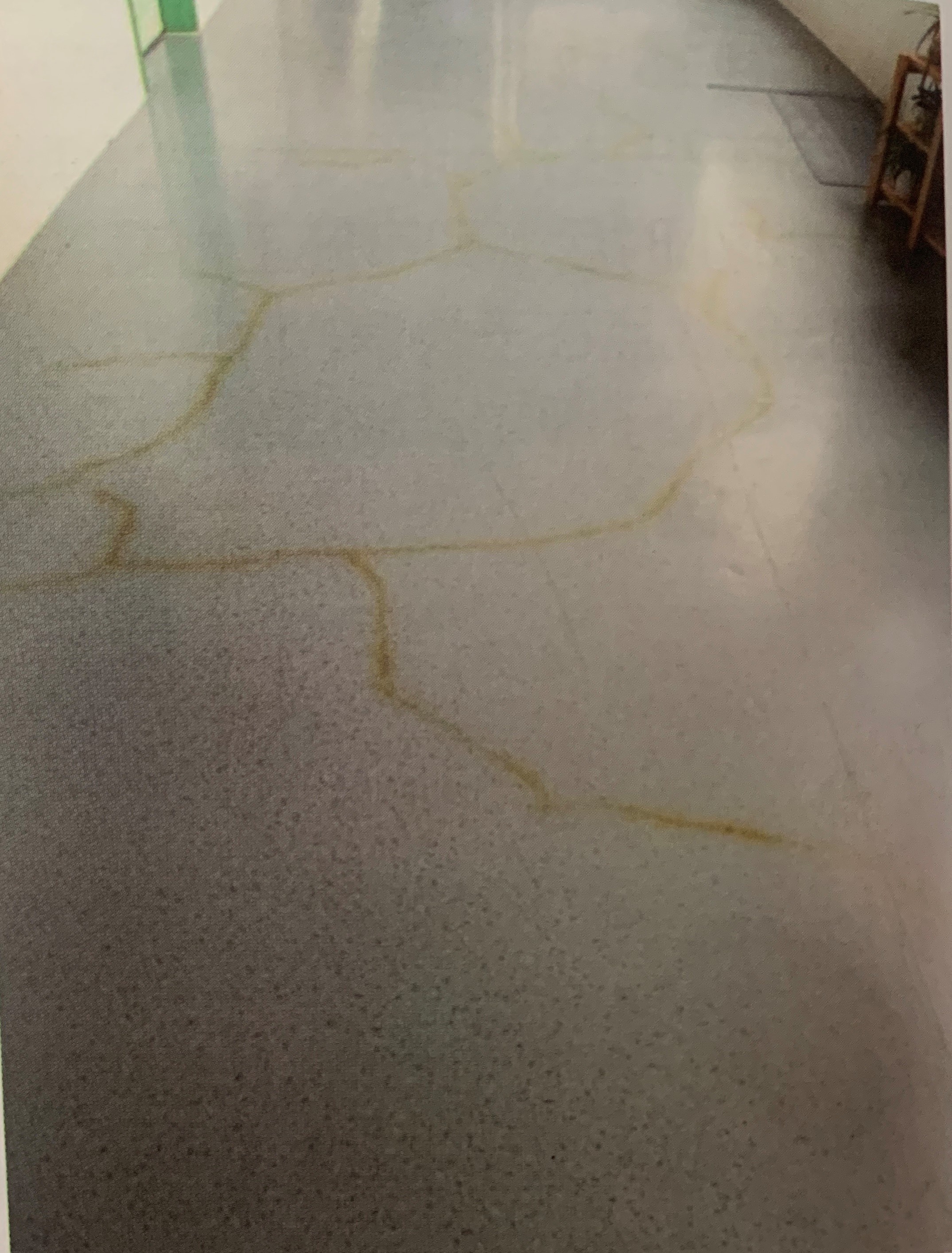

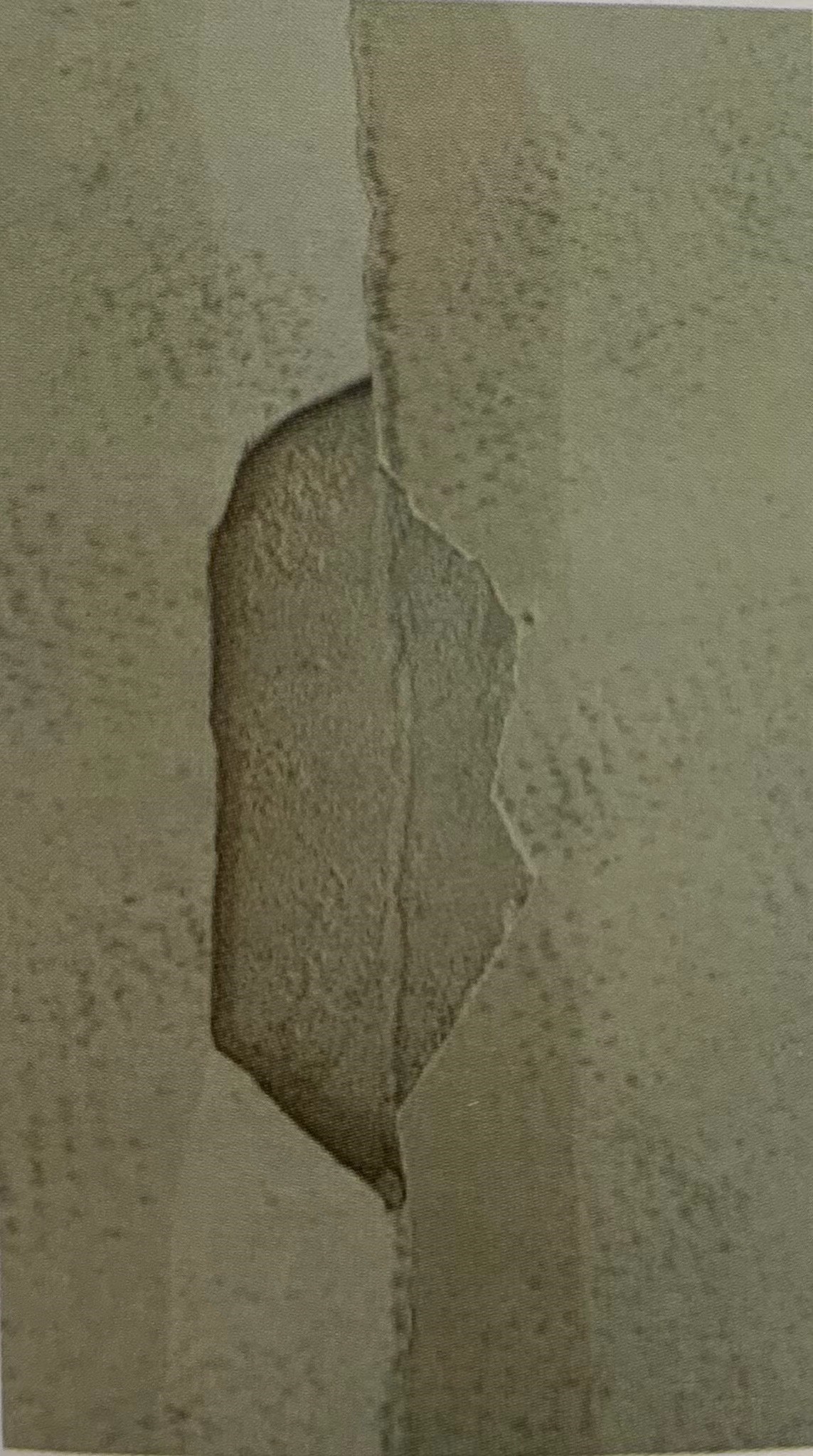

以下圖片為采用水泥砂漿修補縫隙，水泥砂漿抗壓不抗拉，毫無作用。界面劑攪拌的自流平，根本上還是水泥基砂漿，不可用于裂縫修補。用界面劑攪拌的自流平修補縫隙，結(jié)果基本是這樣的，以失敗告終。

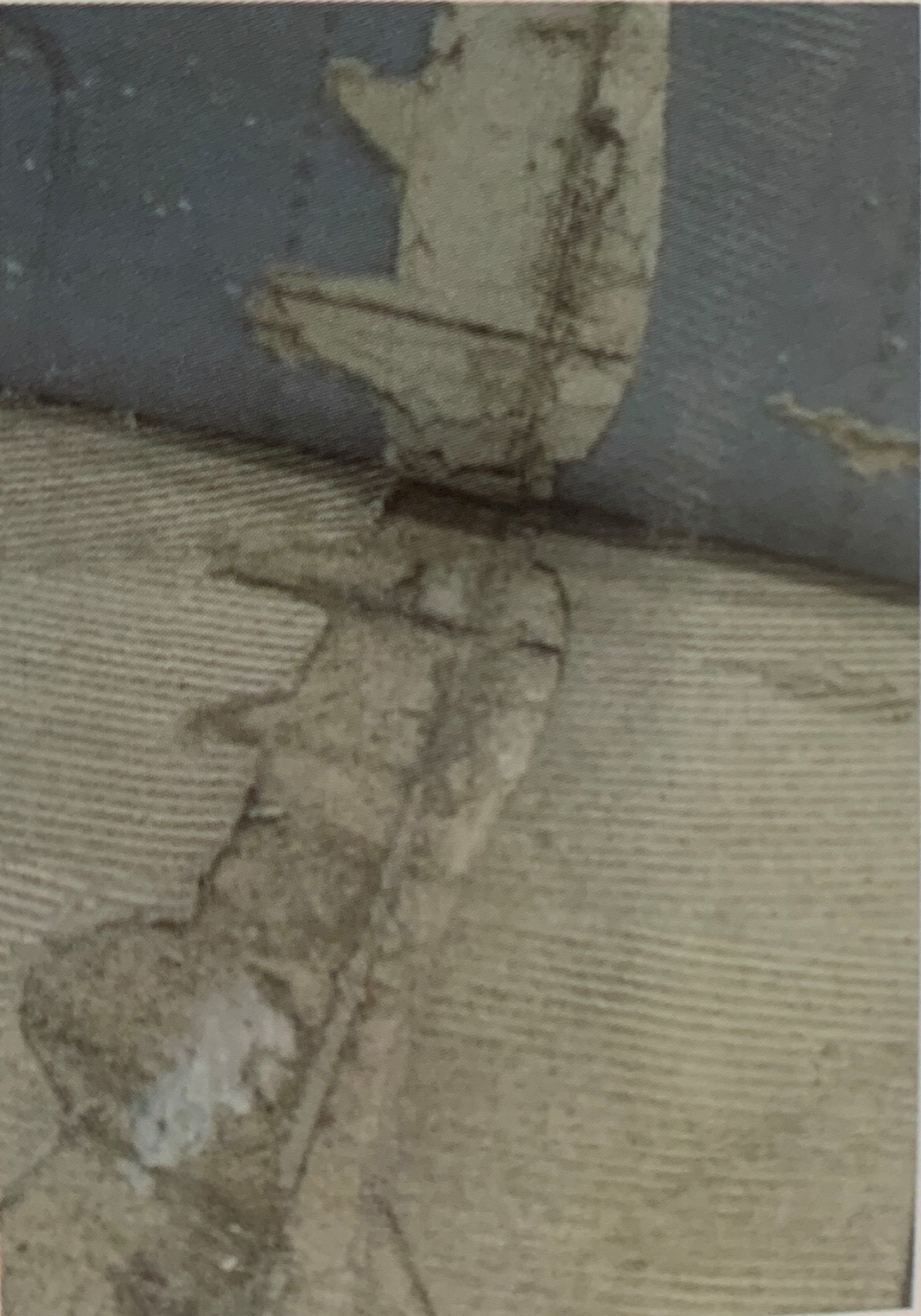

下圖為使用修補砂漿來修復(fù)縫隙的錯誤

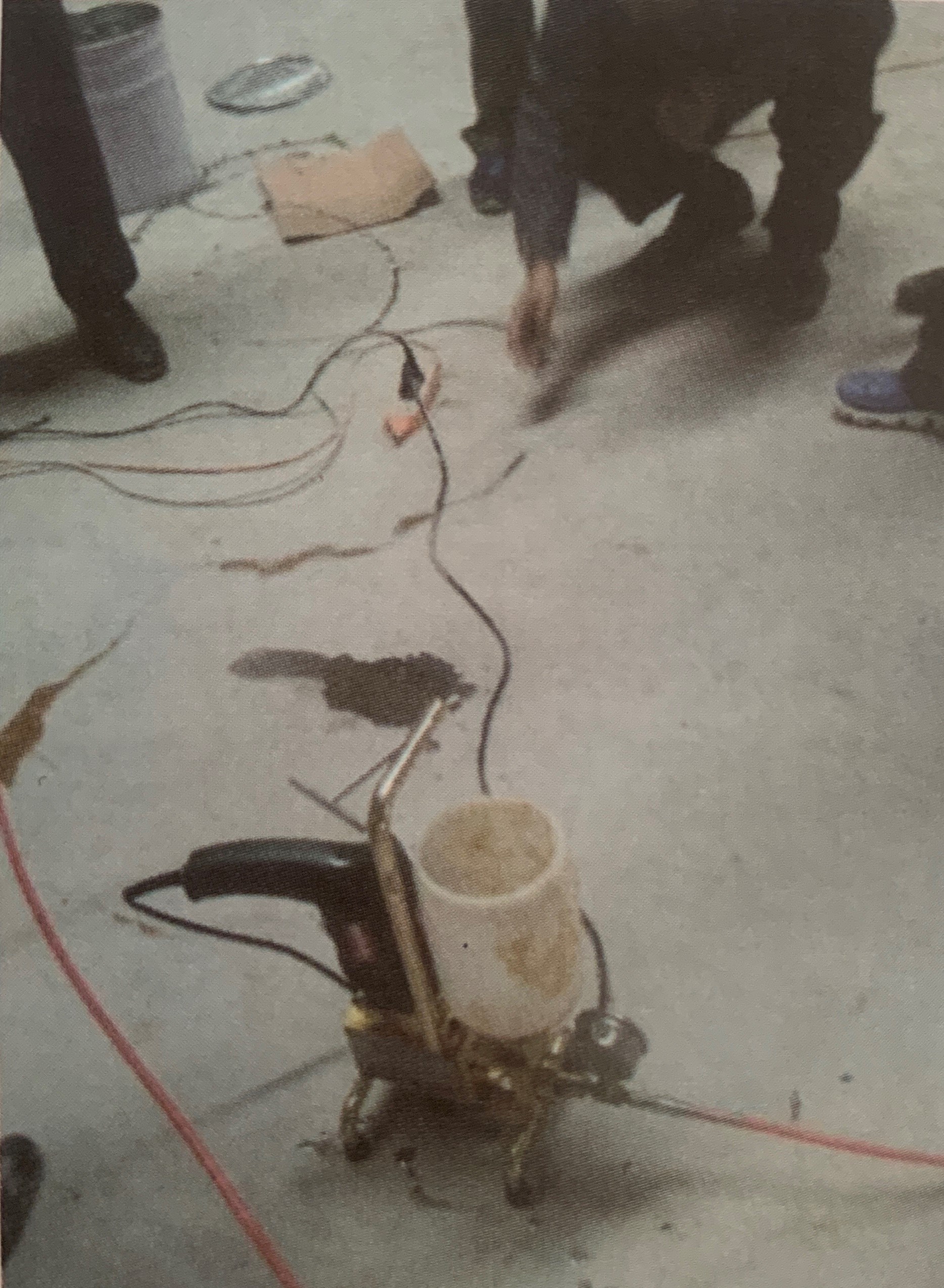

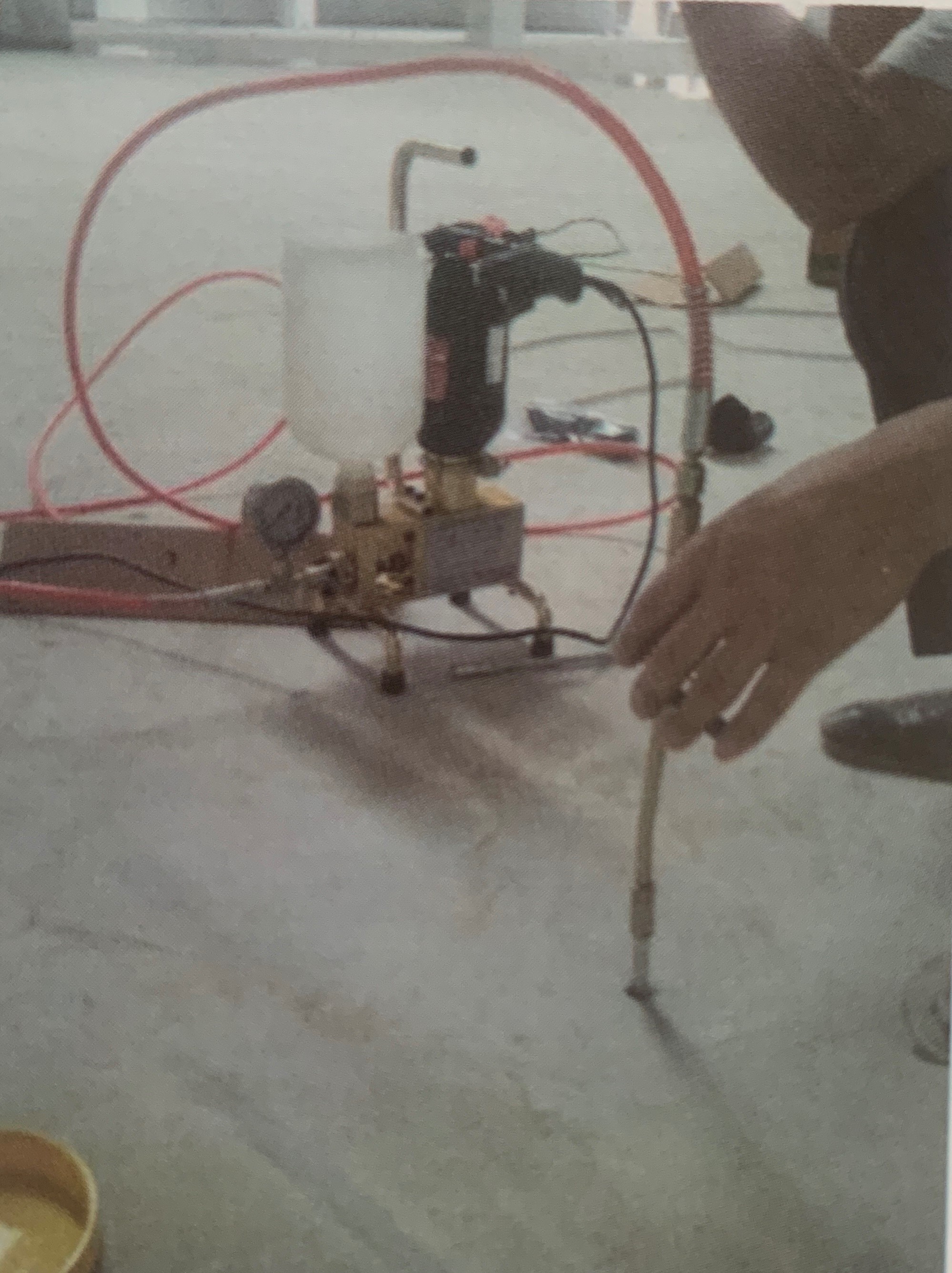

找平層的水化裂開和切割縫徹底干透后，因混凝土的收縮卷曲，縫隙邊緣可能產(chǎn)生空鼓。遇到空鼓，僅僅修補縫隙是不行的，需要做灌漿處理。

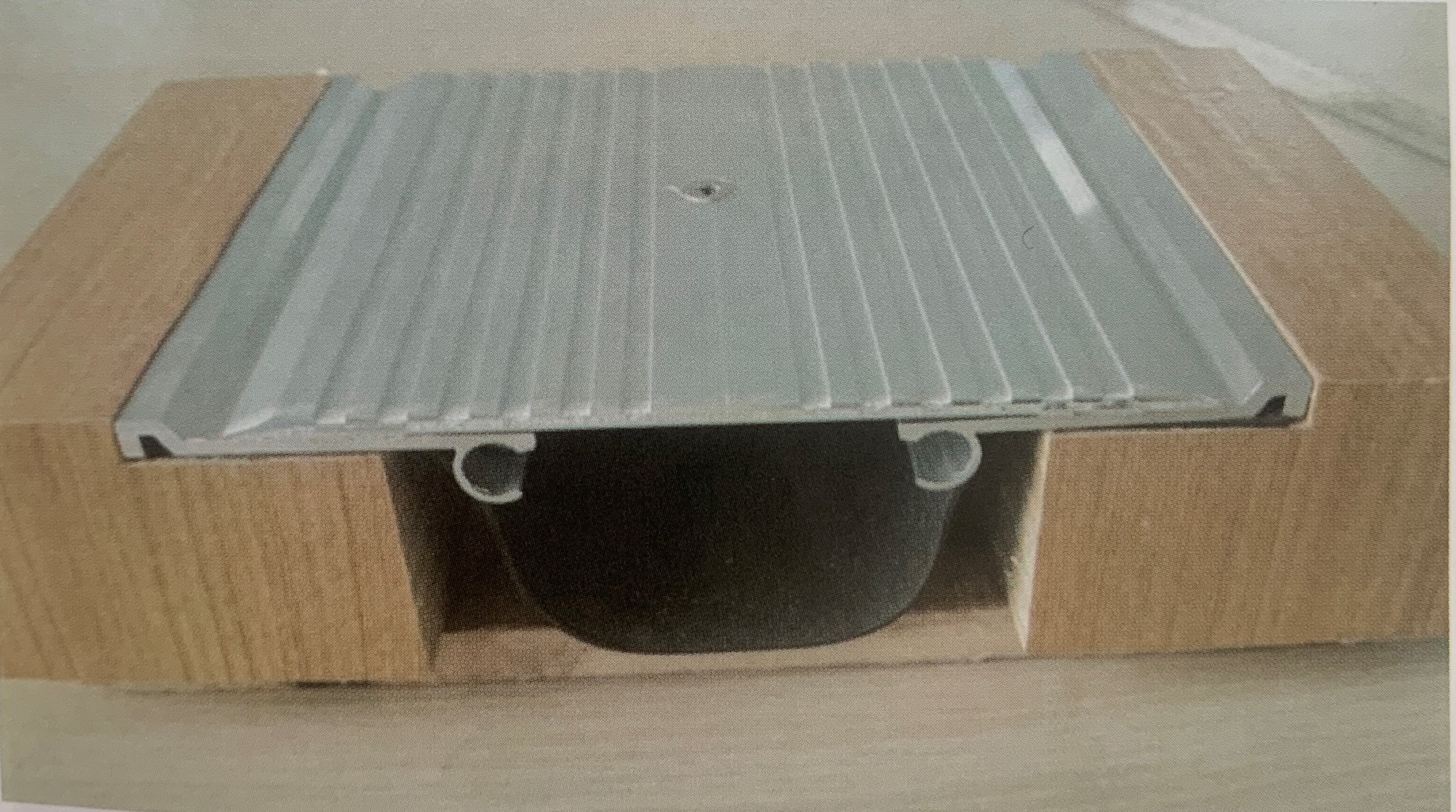

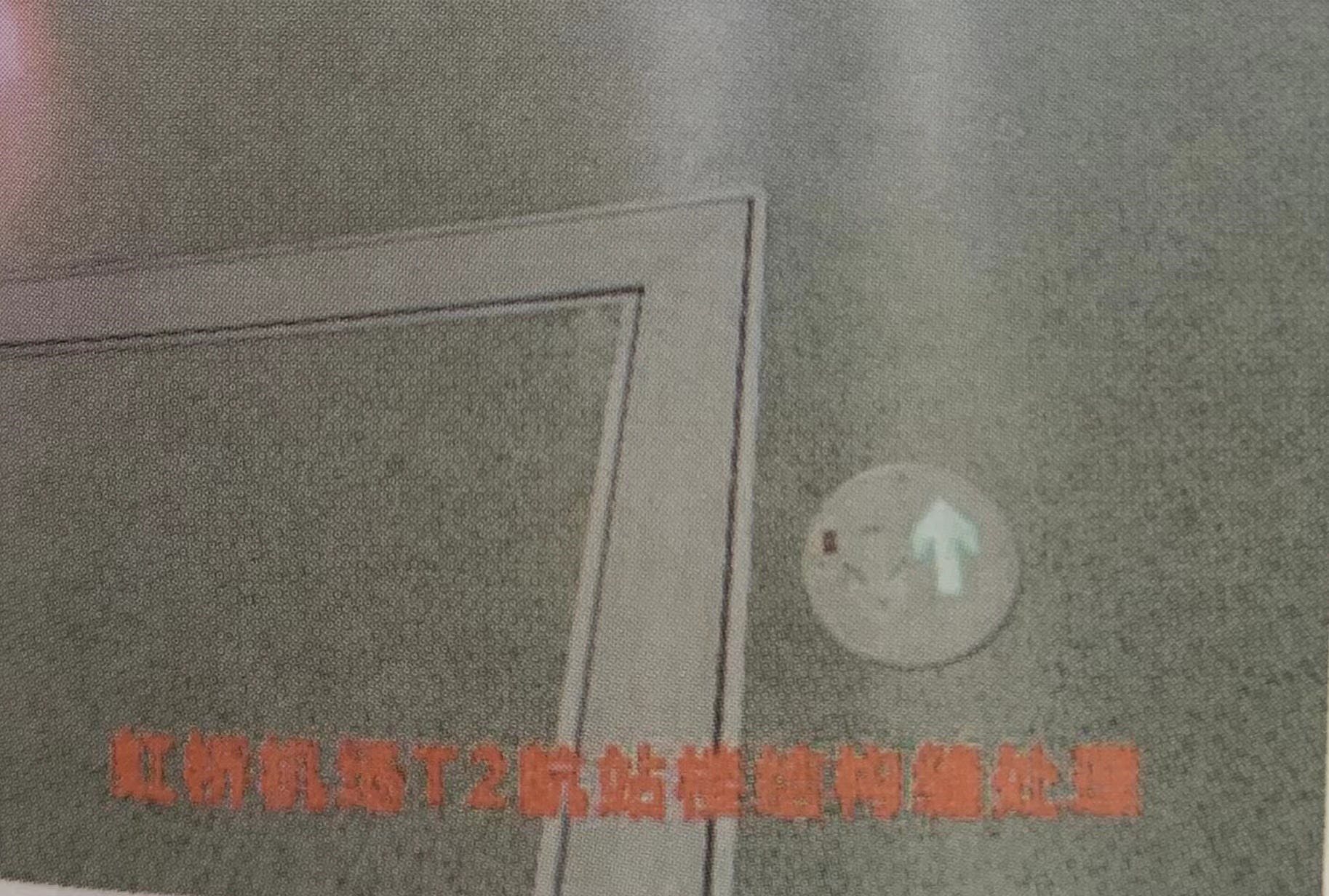

建筑結(jié)構(gòu)（樓板）斷開

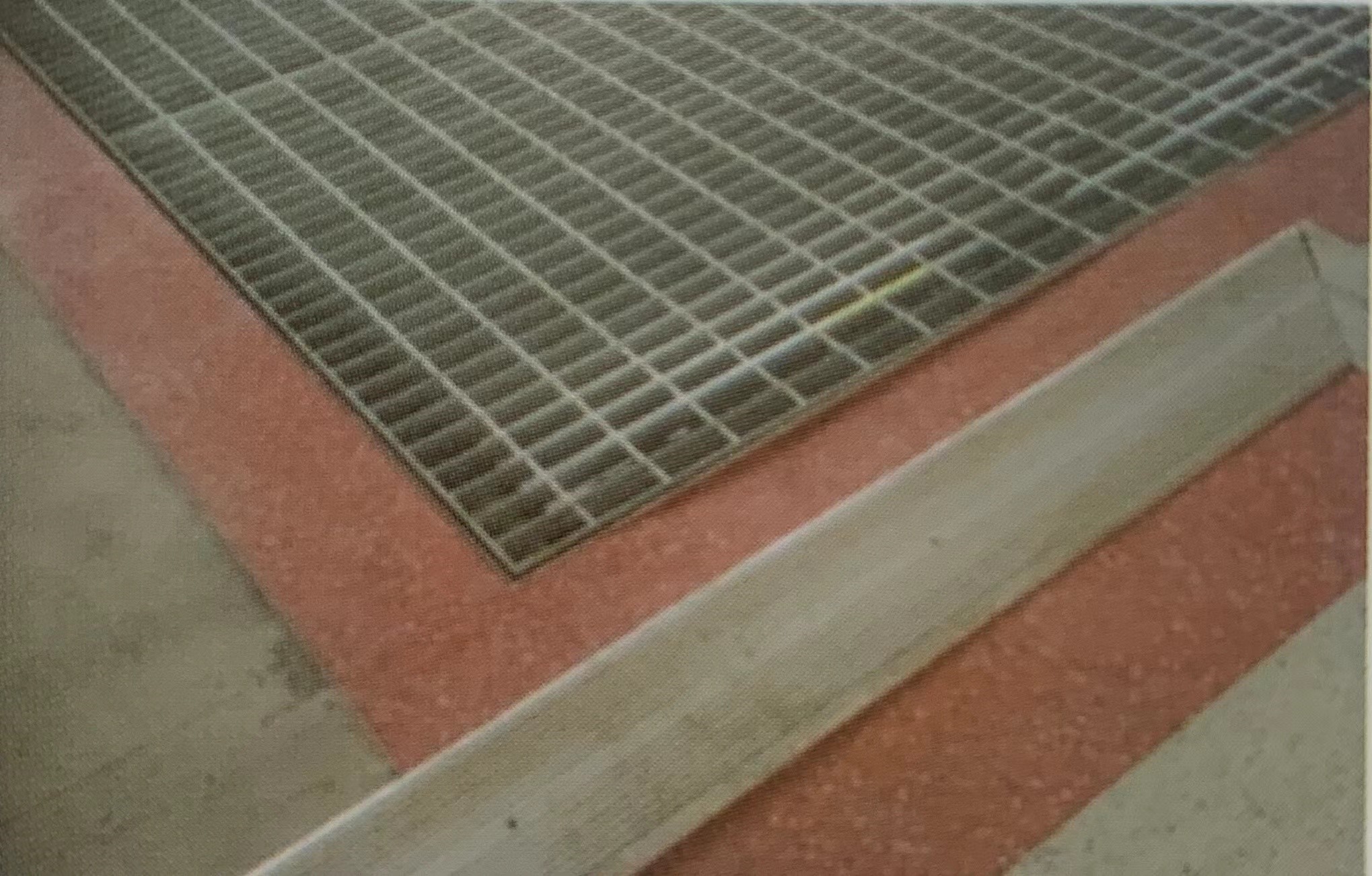

電廠汽輪機平臺的結(jié)構(gòu)縫處理
常見于保溫地坪，僅保溫層之上的找平層斷開

常見于保溫地坪（含采暖地坪）邊縫為找平層變形空間
這三種縫隙不可以施工自流平，不可以覆蓋地板，具體處理方法一案一議。
|
星廳_2.png)
院.jpg)
